ZDLM-16智能型电动套筒调节阀-电子式电动单座调节阀
产品概述;
ZDLM-16智能型电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
产品特点：
套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型适用于泄漏要求较严，压差不大的干净介质场合。双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
技术参数
| 公称通径DN （mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 10 | 12 | 15 | 20 | ||||||||||||||
| 额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 额定行程L（mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||||
| 固有可调比R | 50：1 | ||||||||||||||||
| 允许 泄漏量 | 单座 | 硬密封：Ⅳ级、软密封：Ⅵ级 | |||||||||||||||
| 套筒 | 密封：Ⅱ级、软密封：Ⅵ级 | ||||||||||||||||
| 工作温度t（℃） | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||||
| 信号范围（mA.DC) | 0～10、4～20 | ||||||||||||||||
| 电源电压 | 220V、50Hz | ||||||||||||||||
| 作用方式 | 故障时：全关、全开、自锁位 | ||||||||||||||||
询价及订货时请注明下列内容:
若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和zui大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液

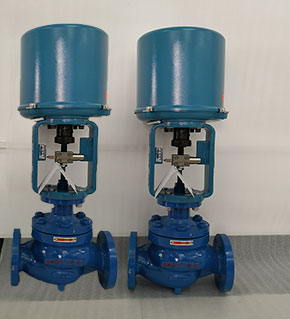

ZDLM-16智能型电动套筒调节阀供货图：
