Q911N电动内螺纹高压球阀-不锈钢电动丝扣球阀
Q911N电动内螺纹高压球阀主要用于截断或接通管路中的介质，结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。适用于水、溶剂、酸和等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、和乙烯等，在各行业得到广泛的应用。
产品特点及工作原理；
产品特点：
1.流体阻力小，全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
工作原理：
电动内螺纹高压球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
连接尺寸参数
| 口径 | d | L | L1 | H | W | D | L3 |
| 流量 | 总长 | 中段瓣总长 | 中心高度 | 手柄长度 | 半插口 | 有效长度 | |
| NPT3/8" | 10 | 100 | 60 | 62 | 150 | 1280 | 10 |
| NPT1/2" | 14 | 100 | 60 | 65 | 150 | 21.85 | 10 |
| NPT3/4" | 19 | 140 | 80 | 74 | 180 | 27.30 | 13 |
| NPT1" | 24 | 140 | 80 | 80 | 180 | 34.05 | 13 |
| NPT11/4" | 31 | 160 | 90 | 95 | 255 | 42.80 | 13 |
| NPT11/2" | 39 | 180 | 100 | 98 | 255 | 48.80 | 13 |
| NPT2" | 48 | 200 | 110 | 108 | 255 | 61.35 | 16 |
| NPT21/2" | 63 | - | - | - | - | 74.20 | 16 |
| NPT3" | 78 | - | - | - | - | 90.15 | 16 |
| NPT4" | 98 | - | - | - | - | 115.80 | 19 |
| 公称通径DN(mm) | DN15-100 | |||||
| 公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、类(温度≤200℃)、类(温度≤200℃) | |||||

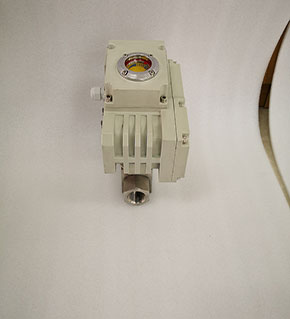

Q911N电动内螺纹高压球阀供货图：
