DC24V电动开关型球阀及电动调节型球阀接线图说明及控制方法
DC24V电动开关型球阀及电动调节型球阀是一种可采用智能操作的流体设备,通过控制系统来远程操作启闭,不需要进行人力操作,安全可靠,是工业自动化控制系统中的重要执行机构。电动球阀采用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。主要应用在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用。电动球阀不仅是节流、切断、通断、截止、转流的好产品,近来的发展已将球阀设计成使它也具有节流和控制流量之用。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。对于它们不同的接线方式,就起到一个及其重要的作用,以下为广大用户以(DC24V)为例,做个简单描述以做为参考.

DC24V电动法兰球阀接线图

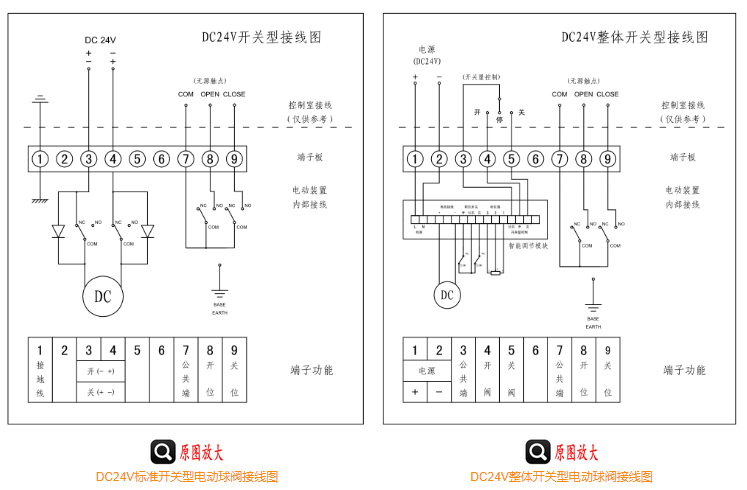

DC24V电动法兰开关型球阀

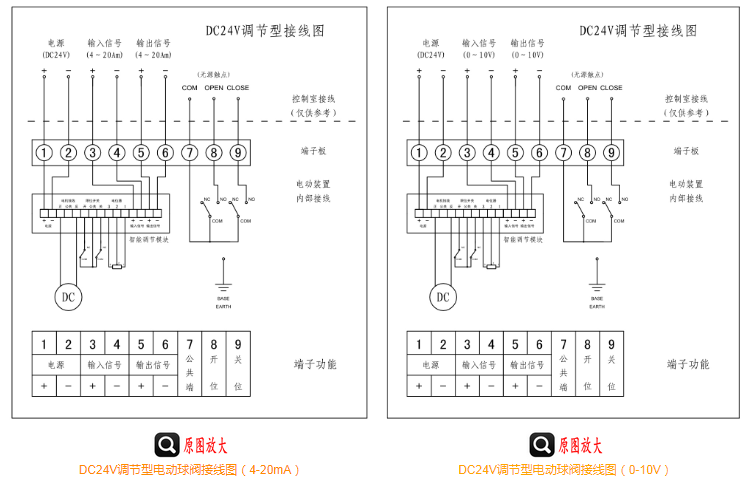

DC24V标准调节型电动球阀



电动球阀分多种,不同的种类接线的方式也是不同的,所以在接线前首先要确定它是哪种类型的。

一般电动球阀按电压可以分为:

交流:AC220V、AC380V

直流:DC24V、DC12V

智能调节式输入输出4-20MA

按控制方式分为:

开关型带有源信号反馈

开关型带无源信号反馈

关型带电阻信号反馈

开关型带电位4-20MA信号反馈

智能调节式输入输出4-20MA.
