大口径手动法兰蝶阀DN1300的用途与特点
大口径手动法兰蝶阀
大口径手动法兰蝶阀的具体型号有以下几种：
阀体为灰铸铁材质：D41X-6、D41X-10、D41X-16
阀体为球墨铸铁铁材质：D41X-6Q、D41X-10Q、D41X-16Q、D41X-25Q
阀体为铸钢材质：D41X-6C、D41X-10C、D41X-16C、D41X-25C、D41X-40C
阀体为不锈钢材质：D41X-6P、D41X-10P、D41X-16P、D41X-2.5P
D41X蝶阀型号代表、型号意义：
阀门类型代号：“D”表示蝶阀
启闭机构代号：“D”与“4”之间无数字代号，则默认为手柄驱动启闭
连接形式代号：“4”表示法兰连接
结构形式代号：“1”表示中心垂直板式
密封面材料代号：“X”表示橡胶
大口径手动法兰蝶阀的用途与特点：
D41X手动法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
大口径手动法兰蝶阀产品的主要技术参数
| 公称通径DN（mm）50～150公称压力PN（MPa）0.61.01.6试验压力强度试验0.91.52.4密封试验0.661.11.76气密封试验0.60.60.6适用介质空气、水、污水、蒸气、煤气、油品等。驱动形式手动、蜗杆蜗轮传动、气传动、电传动。
|
大口径手动法兰蝶阀主要零件的材质
零件名称 | 材料 |
阀体 | 各种橡胶、聚四氟 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 球墨铸钢、铸钢、合金钢、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
大口径手动法兰蝶阀密封材料选用和适用温度
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X或or J | XA或or JA | XB或or JB | XC、JC或or F | XD或or JD | XE或or JE |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

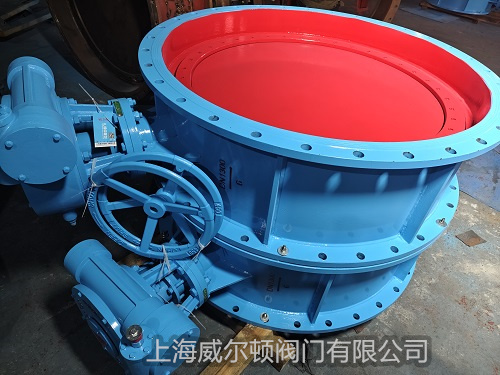

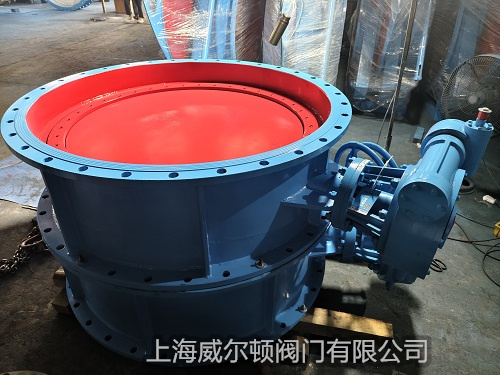

大口径手动法兰蝶阀实物图：
