Q961F电动承插焊接球阀-碳钢三片式球阀
Q961F电动承插焊接球阀阀门概述Product introduction
电动不锈钢焊接球阀由电动执行器和三片式焊接球阀组成。球阀采用对焊或承插焊连接，避免连接处介质外漏，适用于油，气等易渗漏介质。副阀体上加工有对焊坡口或承插焊接口，主阀体和副阀体用四个螺栓连接。焊接时可以拆开螺栓，接头焊好后再重新组装，避免阀座高温损坏，影响密封性能。阀座密封圈可以采用高温对位聚苯PPL，适用于高温介质。电动执行器外形小巧，重量轻，使用方便，适用于远程自动控制。
三片式球阀由左右阀壳和中间阀体三部分组装而成，由四根较长的螺栓横穿三段阀壳，从两端紧紧夹住中间阀体。电动不锈钢焊接球阀的优点就是特别容易拆卸，当阀门出现故障或需要维修时，不用拆卸管路的螺纹，可直接将四根螺栓拿下，便能将阀体的中间部分取出。既减少了发生故障的机率，又提高了作业效率，特别适用于机械体积小空间狭窄的工况当中。
Q961F电动承插焊接球阀结构特点Features
可以采用对焊或承插焊两种方式连接；
三片式结构，焊接方便；
电动执行器多种电压选择，适用范围广；
开关到位时电动执行器有反馈信号输出，及时掌握阀位状态；
阀杆下装防飞出结构，安全性高；
国际标准ISO5211标准球阀安装平台，便于安装电动执行器。
三片式电动球阀阀门特性：生产成三片式方便需要经常维修的设备插入。
端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃
工作压力: 见图
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格ISO5211
| 阀门材料 | |||
| 1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 顶部密封环 至p tight ring | P.T.F.E. | ||
| 5) O环 O-Ring | 氟橡胶 VITON | ||
| 6) 垫圈 Washer | P.T.F.E. | ||
| 7) 密封圈 Seals | P.T.F.E. | ||
| 8) 阀体 Body | 不锈钢 ANSI316 | 1.4408 | |
| 9) 螺钉 Screws | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 10) 球体 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 11) 端部 End | 不锈钢 ANSI316 | 1.4408 | |
二、三片式电动球阀Q911F/Q961F尺寸表：
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 内螺纹尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| 通径 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 |

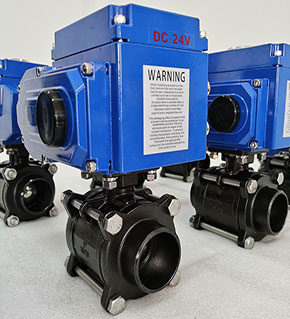

Q961F电动承插焊接球阀供货图：
