D971X-16P不锈钢软密封电动蝶阀-全不锈钢304材质
电动蝶阀属于橡胶密封蝶阀，采用先进的中线垂直板式结构，是由DZW电动执行器+软密封蝶阀构成。压力等级PN10-16=1.0-1.6MPa；口径：DN50-DN2000mm。材质：WCB铸钢碳素钢；304不锈钢/316不锈钢/304L不锈钢/316L不锈钢。
电动对夹蝶阀的优点：
1外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。
2性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。
3动力损耗率低，可大量节约成本。
4技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。
5智能一体化装置有信号4～20mA·DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。
6安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。
7电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。
主要技术参数:
| 公称通经DN（mm） | 50～2000 | 50～1600 | |
| 公称药理PN（MPa） | 0.6 | 1.0 | 1.6 |
| 密封试验（MPa） | 0.66 | 1.1 | 1.76 |
| 强度试验（MPa） | 0.9 | 1.5 | 2.4 |
| 适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||
主要零部件材料:
| 零件名称 | 材料 | |
| 阀体 | HT250 WCB SUS304 | |
| 蝶板 | 球墨铸铁镀镍磷 不锈钢304、316 | |
| 阀轴 | 2Cr13 SUS304 | |
| 密封圈 | NBR、EPDM 、VITON、PTFE | |
性能规范
| 公称通径DN(mm) | 50-600 | |||||
| 公称压力PN(MPa) | 0.6 | 1.0 | ||||
| 公称压力(MPa) | 强度试验 | 0.9 | 1.5 | |||
| 密封试验 | 0.66 | 1.1 | ||||
| 材料 | 材料代码 | C | R | |||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18N12M02Ti | ||
| 碟版 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | |||
| 密封圈 | 乙丙 丁睛橡胶 | |||||
| 填料 | 柔性石墨 V型橡胶垫 | |||||
| 适用工况 | 适用介质 | 水、蒸汽 | 硝酸类 | 醋酸类 | ||
| 适用湿度 | -28°C-300°C | |||||
| 执行器 | 型号 | GT或AW系列 | ||||
| 气源压力 | 0.3-0.7MPa | |||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 实验检验 | |
| GBT/12230 | GB12221 | / | GB9131 | |||

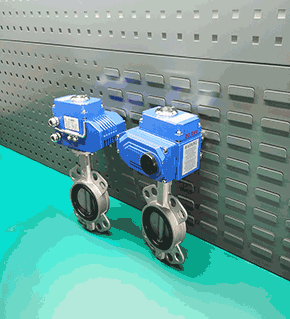

电动对夹蝶阀图片：
