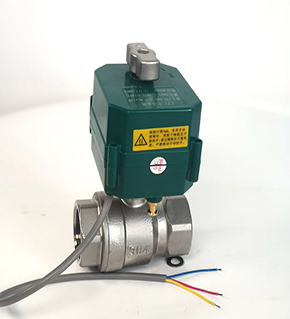

CTF微型电动球阀 电动二通阀 内螺纹电动球阀
一、微型电动球阀相关概述
微型电动球阀是水控方面推荐产品，可替换电磁阀或在电磁阀不能正常工作的环境时选用。产品适用自动控制系统、工业自控小型设备、高校节水、饮用水设备、太阳能热水工程、定时浇花、定时加湿、空气压缩机定时排水等。
二、微型电动球阀的特点
1、POM与金属齿轮相配合结构，将POM齿轮用在高速级减小齿轮传动噪音，同时低速采用金属齿轮，保证齿轮的可靠性。
2、开关到位后内部自动断电，无动作，使用寿命长，开关次数可达8万次以上。
3、电气限位和机械限位一体化设计，定位准确，一致性较高，杜 执行器连转的可能。
4、执行器和阀门可采用多角度装配，方便对于空间的分配需求和使用更加方便。
5、球阀采用浮动密封结构，无滴漏，流量大，阀体为双向球阀，不分进和出水口，适用于重污垢及长期无动作的场合。
三、微型电动球阀技术参数
| 型号 | 防护等级 | 工作压力 | 输出力矩 | 适配口径 | 开、关时间 |
| CWX-15Q | IP65 | Max1.0MPa | Max1.5Nm | DN8-DN20 | ＜3s |
| CWX-15N | Max2.0Mpa | DN8-DN32 | ＜5s |
执行器参数：
| 额定电压 | DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V |
| 工作电流 | Max100mA |
| 介质温度 | 0-90℃ |
| 控制模式 | CR01、CR02、CR03、CR04、CR05（除CR05可加带信号反馈功能） |
四、微型电动球阀尺寸表
| 材质 | 接口方式 | 口径 | d | L | H |
| 黄铜 | 全通径双内螺纹 | DN8 | 8 | 46 | 31 |
| DN15 | 15 | 57 | 38 | ||
| DN20 | 20 | 71 | 45 | ||
| DN25 | 23.5 | 72 | 49 | ||
| 缩径双内螺纹 | DN10 | 8 | 46 | 31 | |
| DN20 | 15 | 66 | 38 | ||
| DN25 | 20 | 72 | 47 | ||
| DN32 | 25 | 86 | 60 | ||
| 立式三通 | DN15 | 12 | 63 | 49 | |
| DN20 | 15 | 66 | 53 | ||
| 内外螺纹 | DN15 | 15 | 63 | 38 | |
| DN20缩 | 15 | 76 | 50 | ||
| DN32缩 | 20 | 76 | 50 | ||
| 双外螺纹 | DN15 | 15 | 68 | 38 | |
| 不锈钢 | 双内螺纹 | DN8 | 8 | 46 | 31 |
| DN10缩 | 8 | 46 | 30.5 | ||
| DN15 | 15 | 55 | 38 | ||
| DN20缩 | 15 | 63 | 39 | ||
| DN20全 | 20 | 71 | 45 | ||
| DN25缩 | 20 | 75 | 47 | ||
| DN25全 | 25 | 72 | 49 |
五、微型电动球阀零件材质表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | 黄铜/304 | 2 | 阀球 | 304 |
| 3 | 阀盖 | 黄铜/304 | 4 | 阀杆 | 黄铜/304 |
| 5 | 球垫 | PTFE | 6 | 球垫 | 橡胶 |
| 7 | 阀盖密封圈 | 橡胶 | 8 | 阀杆密封圈 |
六、微型电动球阀供货图：
