G641F-10S气动塑料隔膜阀工作原理及安装说明
G641F-10S气动塑料隔膜阀工作原理:
G641F-6S型PVDF气动隔膜阀、PVDF气动塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。过流部件C采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。
G641F-10S气动塑料隔膜阀产品特点:
1、适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~140℃。
2、过流部件采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成,耐折次数≥12000次,耐腐蚀性能与F4相当。
4、采用了螺杆升降结构,启闭力矩大,平稳性好。
气动隔膜阀是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。
G641F-10S气动塑料隔膜阀安装说明:
气动隔膜阀在安装运用时要注意哪些?
1.遵守安装指导和注意事项;
2.阅读安装操作手册:安装阀门前先阅读指导手册。指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防措施。按照手册中的指南去做有助于保证安装的简易和成功;
3.确认管道清洁:管道中的异物可能会损坏阀门的密封表面或阻碍阀芯或阀板的运动而造成阀门不能正确关闭;
4.检查阀门:安装前检查并除去所有运输挡块、防护用堵头或垫片表面的盖子,检查阀体内部以确保不存在异物;
5.做好管接实验:大部分的气动隔膜阀可安装在任何位置,但通常用的方法是将执行机构垂直放置并位于阀门的上部。如果执行机构必须水平安装,则考虑对执行机构增加一个额外的垂直支撑,应确保这样安装阀体。流体流向箭头与指导手册所指示的方向一致;
6.确保在阀门的上、下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。空间距离通常可从阀门制造商认定的外形尺寸图上找到。对于法兰连接的阀体,确保法兰面准确地对准以使垫片表面均匀地接触。在法兰对中后轻轻旋紧螺栓,后以交错形式旋紧螺栓。
对于气动隔膜阀的使用,要减少在使用环境中受到污染物的干扰。如常见的是灰尘、风沙或雨雪等,一旦有这些污染物的沾染,就会给内壁造成污垢现象,从而影响到了正常的工作。另外如果有条件,也可以在隔膜阀外壁加装保护罩,让用户更为安心。

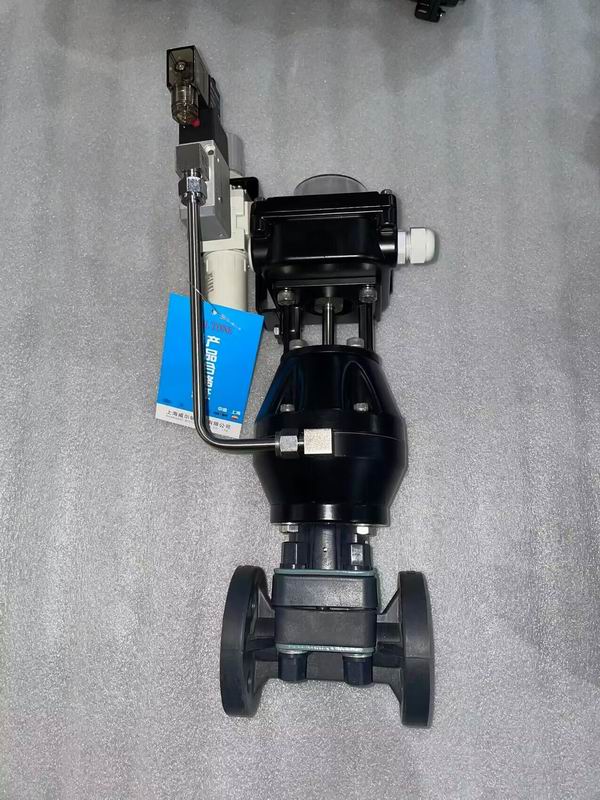

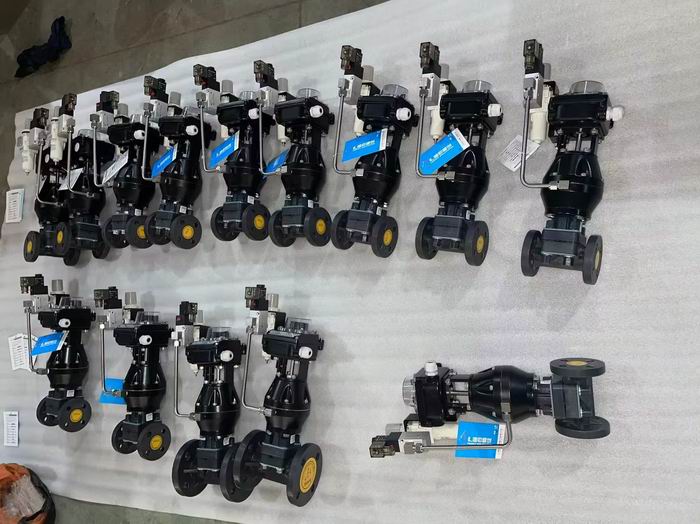

G641F-10S气动塑料隔膜阀实物图:
