美标法兰闸阀Z41H-150LB工作原理及产品特点说明

发布时间:2022-12-12 来源地:www.0755fm.com

美标法兰闸阀Z41H-150LB简单说明:

API美标闸阀是工业管道上应用最多的切断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。其设计制造标准是API 600、API 602,阀门适用于压力等级为CALSS150~CALSS2500的工业管道上。

型号:Z41H、Z41W、Z41Y、Z40H、Z40W、Z40Y -300LB
压力等级:150Lb、300LB、600LB
产品规格: 2"~36"
产品材质:碳钢(WCB)、不锈钢(304\304L\316\316L)
适用温度:碳钢≤425 ℃ 不锈钢≤200℃
适用介质:水、蒸气、油品、 酸、碱类介质等。


美标法兰闸阀Z41H-150LB优点:
 (1)美标闸阀流体阻力小。闸阀闸体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
(2)启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,API闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用子介质的流动方向可能改变的管路中。


美标法兰闸阀Z41H-150LB工作原理:
 美标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板,也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。


API美标闸阀产品执行标准:
设计参照API 600《法兰或对焊连接钢闸阀》
压力-温度额定值 ANSI B16 34《美标阀门法兰连接与对焊连接》
结构长度 ANSI B16 10《法兰连接和焊接连接钢铁阀门结构长度》
连接 ANSI B16 5《管法兰及法兰管件》(≥26"MSS SP-44或API605)
试验与检验 API598《阀门的检查和试验》

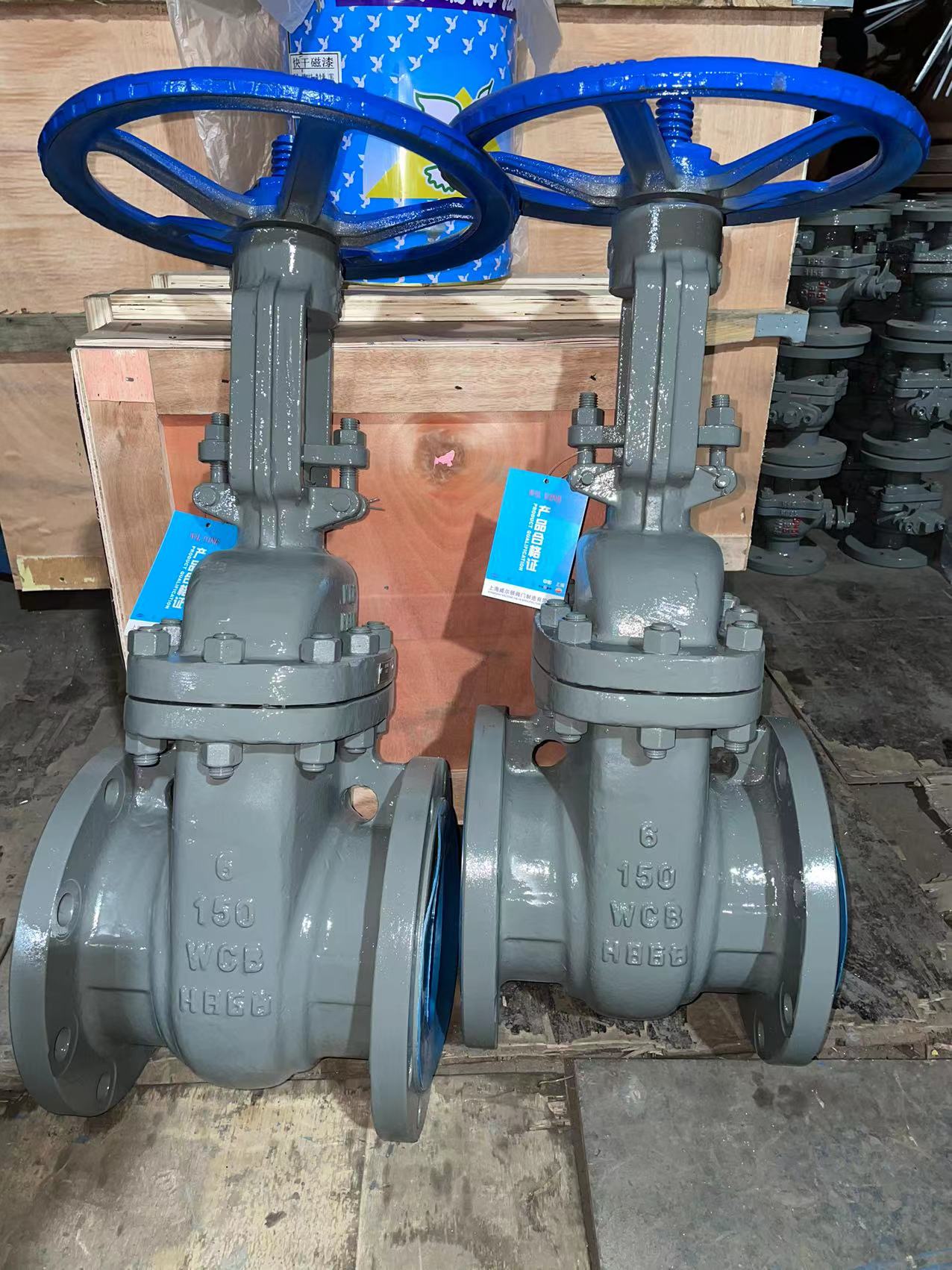

美标法兰闸阀Z41H-150LB工作原理实物图:
