气动调流阀工作原理及产品特点

发布时间:2022-08-01 来源地:www.0755fm.com

气动调流阀就是以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

气动调流阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。

通常由气动执行机构和调节阀连接安装调试后形成的组合仪表。

1.气动调流阀的用途与特点用途 是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节; V型阀芯最适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能灵敏,体积小,可竖卧安装。适用于控制气体、蒸汽、液体等介质。

2、特点:是一种直角回转结构,由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有较好的灵敏度和感应速度;超强的剪切能力。

3、气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

4、气动调流阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。阀体是气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。

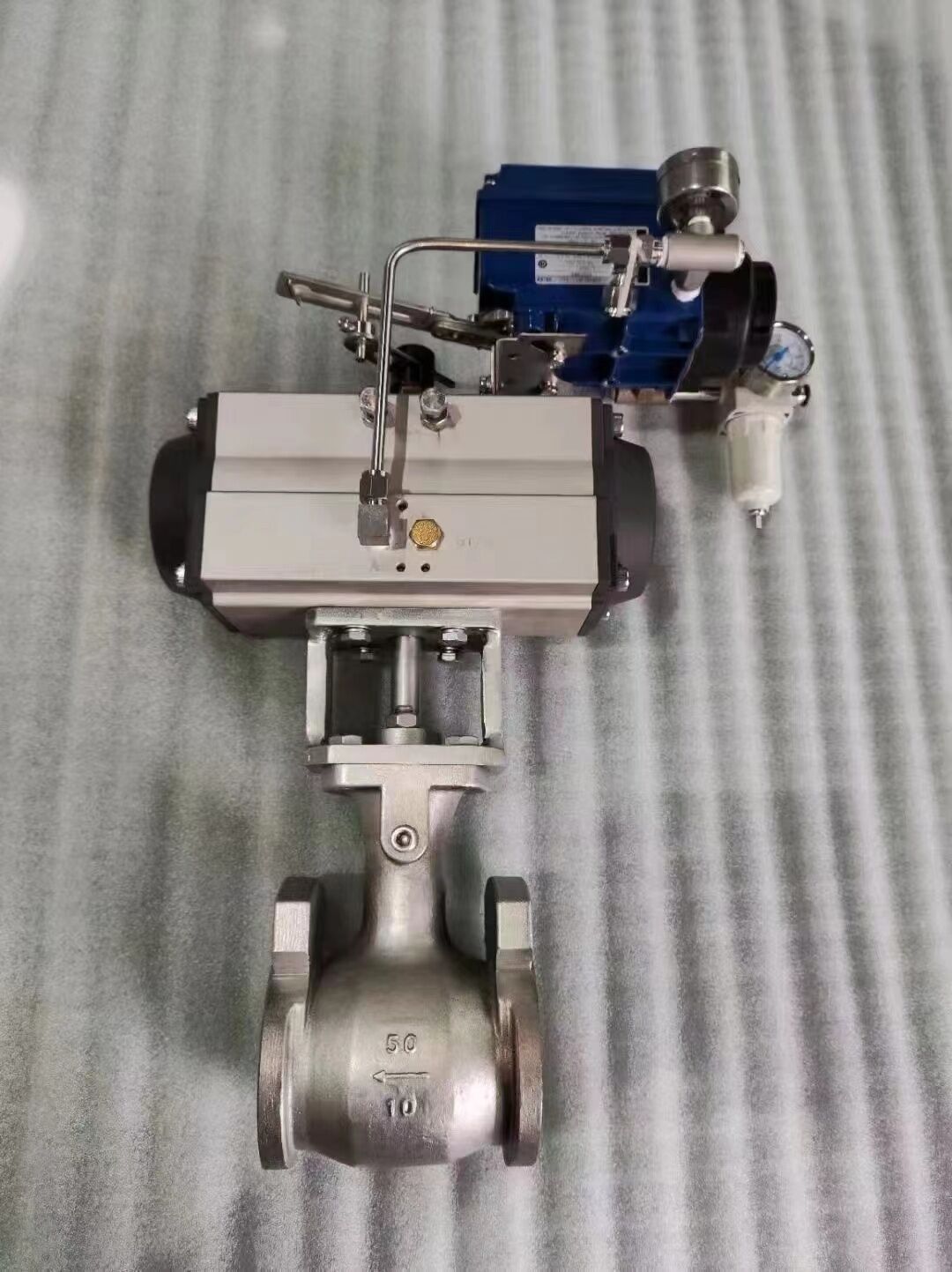

气动调流阀实物图:

气动调流阀
