什么是D671F4防爆气动衬氟蝶阀工作原理

发布时间:2022-06-10 来源地:www.0755fm.com

上海威尔顿阀门有限公司

什么是D671F4防爆气动衬氟蝶阀工作原理:

气动衬F4法兰蝶阀D641F4气动衬F4蝶阀/气动衬氟法兰蝶阀/气动衬氟蝶阀/气动衬F46蝶阀/气动全衬聚四氟乙烯F4蝶阀/气动全衬聚全氟乙丙烯F46氟塑料蝶阀采用对分两片阀体组合,阀座与阀体内衬体化阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,适用在 -50℃~150℃的各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。

结构特点

1.采用精加工的衬氟蝶板,氟塑料与金属基体无间隙紧密结合,有效排尽夹层气泡,消除起层、开裂等工艺缺陷。

2.阀座径向密封设有360°弹性增力垫,施加径向回复力,自动调节变形,可靠保证长期使用状态下无介质内漏。

3.衬氟蝶板上、下轴肩采用多级加载弹性密封,实现密封自动补偿,使上下轴密封面构成无间隙,保证介质无外漏。

气动执行器

采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

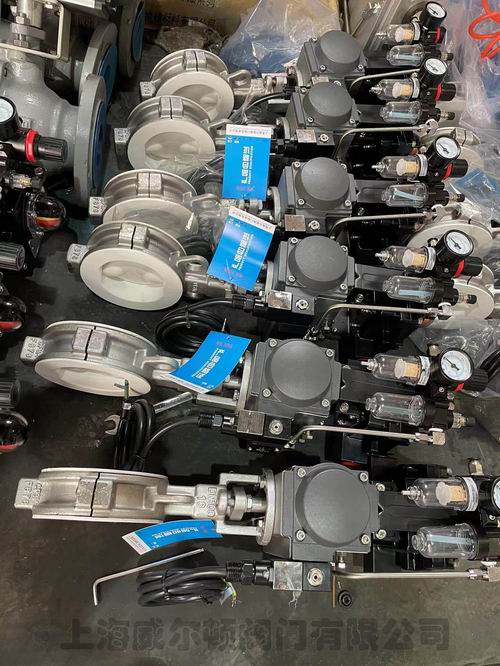

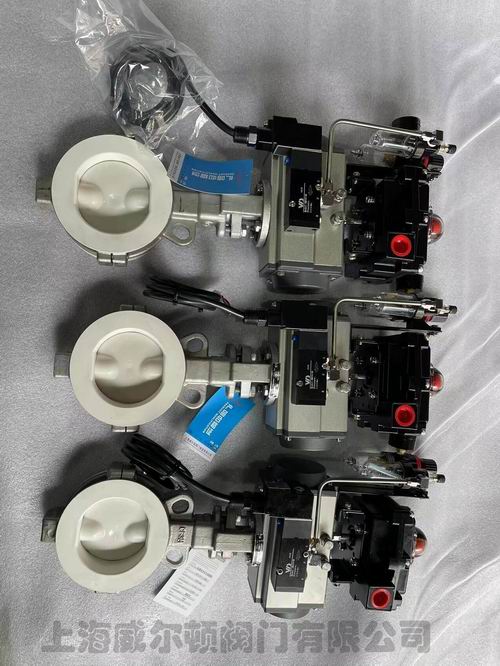

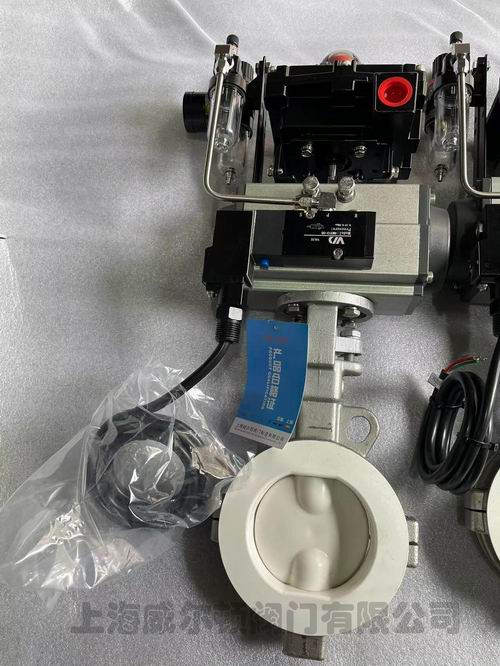

D671F4防爆气动衬氟蝶阀实物图:
