气动双作用带三联件球阀如何选择附件

气动双作用带三联件球阀是由GT型、AT型气动活塞式气缸和法兰球阀直接组合而成。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。

气动双作用带三联件球阀工作原理：
当气源压力从进气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过出气口排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从出气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过进气口排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，输出轴即变为反向旋转）

气动双作用带三联件球阀实物图产品特点：
1、可在顶部、底部安装手动操作机构。
2、齿轮式双活塞，输出力矩大，体积小。
3、气缸选用铝金材料，重量轻、外形美观。
4、齿条式连接可调节开启角度、额定流量。
5、IS05211标准连接为产品的安装更换提供了方便。
6、执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动双作用带三联件球阀实物图可选择附件：
1.切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
2.调节型附件：电气定位器、气动定位器、电气转换器。
3.气源处理附件：空气过滤减压阀、气源处理三联件。
4.手动机构：HVSD手操机构

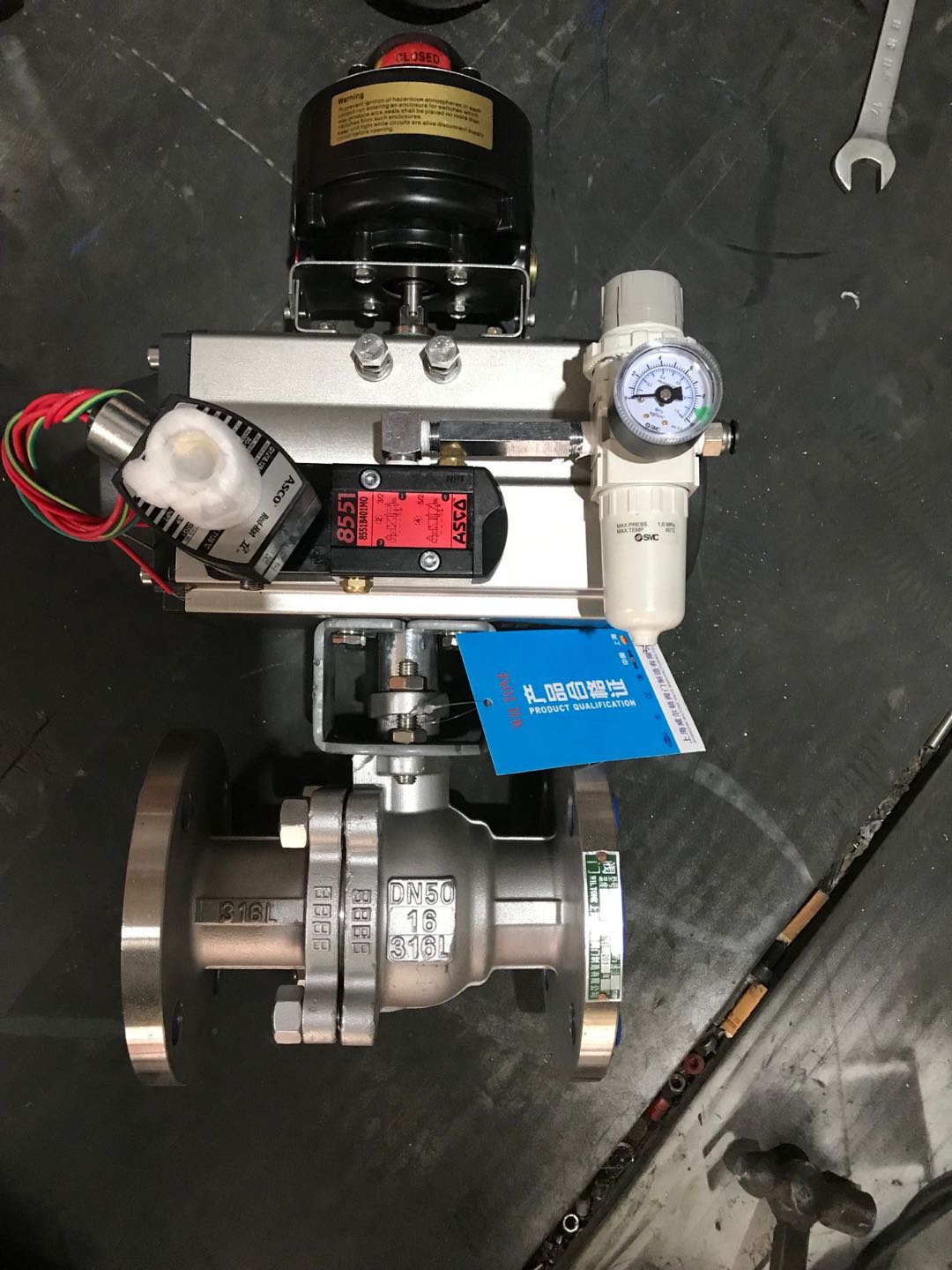

气动双作用带三联件球阀实物图：



---
