法兰直流式柱塞阀U45SM,U45H

更新时间:2024-11-05 09:26:17
产品名称 法兰直流式柱塞阀U45SM,U45H
规格型号 U45SM,U45H
连接方式 法兰
结构形式 直流流道
驱动方式 手动
公称通径 DN15-DN400
公称压力 1.6-6.4MPA
阀体材质 不锈钢、铸钢、碳钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
法兰直流式柱塞阀U45SM,U45H产品概述:

直流式柱塞阀关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。直流式柱塞阀较大的优点是介质在内流动平衡转弯拐角少。直通式流线为二通形、角式流线为直角形、而直流式流线为直流形,根据对三种柱塞阀,流阻系数的测定DN100mm,直通式截止阀流阻系数为4.1DN100mm角式截止阀流阻系数为3.8,而DN100mm直流式截止阀流阻系数为0.5,阻力大大降低。
直流式柱塞阀产品特点:

1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合,从而保证了阀门的密封性,杜绝了内外泄漏。

4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。
直流式柱塞阀连接尺寸:

DN(mm)
尺寸(mm

U45SM-16CPR    U45H-16CPR

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

622

698

787

914

H

180

200

220

260

280

310

350

390

430

460

550

650

750

860

980

1110

W

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

T

12

12

12

12

13

13

12

17

17

19

21

23

27

28

30

32

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30



DN(mm)
尺寸(mm

U45SM-25CPR   U45H-25CPR

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

622

698

787

914

H

180

200

220

260

280

310

350

390

430

470

550

650

750

860

990

1110

W

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

T

14

14

14

15

15

17

19

19

21

25

27

31

33

36

40

44

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

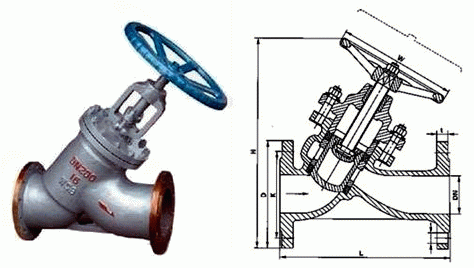

法兰直流式柱塞阀U45SM,U45H结构图:

法兰直流式柱塞阀U45SM,U45H结构图


直流式柱塞阀安装和维修:

1、直流式柱塞阀可在任意位置安装,介质流动方向见阀体一箭头所示。

2、在短时间内,冷热交替温差较大的管道中,柱塞阀不能使用。

3、柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净,不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀的略加旋紧以至不渗漏即可,同时更换时应防止柱塞和新装密封环裂痕和碰伤。
