『油密封旋塞阀X47W』

更新时间：2024-11-05 09:27:09

产品名称	『油密封旋塞阀X47W』
规格型号	X47W-1.0
连接方式	法兰
结构形式	直通流道
驱动方式	手动
公称通径	DN50-DN300
公称压力	1.0MPa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

油密封旋塞阀X47W产品概述：

旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。

旋塞阀主要优点如下：

1)适用于经常操作，启闭迅速、轻便。

2)流体阻力小。

3)结构简单，相对体积小，重量轻，便于维修。

4)密封性能好

5)不受安装方向的限制，介质的流向可任意。

6)无振动，噪声小。旋塞阀按结构形式可分为紧定式、自封式、填料式和注油式四种。按通道形式分，可分为直通式、三通式和四通式三种。

公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
	壳体	密封
1.0	1.5	1.1	1.0	煤气、油品	≤100

主要安装尺寸

公称通径 DN（mm）	尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4?φ18	315
65	220	180	145	120	36	4?φ18	360
80	250	195	160	135	46	4?φ18	455
100	300	215	180	155	50	8?φ18	500
125	350	245	210	185	55	8?φ18	510
150	400	280	240	210	60	8?φ23	605
200	450	335	295	265	60	8?φ23	760
250	530	390	350	320	85	12?φ23	800
300	580	440	400	368	100	12?φ23	820

主要材料

零件名称	阀体、塞子	填料	垫片
材料	灰铸铁	橡胶石棉盘根	橡胶石棉板

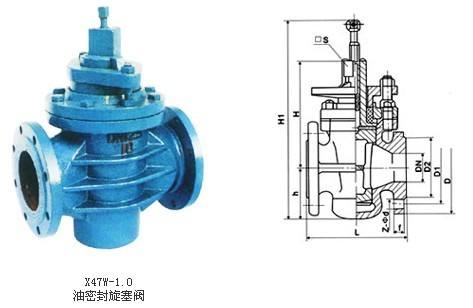

油密封旋塞阀X47W结构图:

油密封旋塞阀X47W结构图
