内螺纹连接柱塞阀 UJ11SM、UJ11H

更新时间：2024-11-05 09:26:29

产品名称	内螺纹连接柱塞阀 UJ11SM、UJ11H
规格型号	UJ11SM、UJ11H
连接方式	内螺纹
结构形式	直通流道
驱动方式	手动
公称通径	DN15-DN100
公称压力	1.6MPa-4.0MPa
阀体材质	不锈钢、铸钢、碳钢、304、316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

内螺纹连接柱塞阀 UJ11SM、UJ11H

UJ11SM内螺纹柱塞阀有软密封和硬密封两种形式，阀体材质有铸钢、不锈钢（304、316）等。是安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽导热油较理想阀门。

工作原理：
UJ11SM内螺纹柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性。

产品特点：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

内螺纹连接柱塞阀的主要结构尺寸

公称通径 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
公称通径 DN(mm)	阀体长度 L	接头长度 L1	接头长度 S	手轮直径 Do	管螺纹 G (寸)	关闭高度 H≈	开启高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

内螺纹连接柱塞阀的性能规范

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
铸铁	≤180℃	水、蒸汽、油品	PNl．6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl 5-300mm

内螺纹连接柱塞阀的实验压力

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封实验	水	1.1 PN
低压气密封实验	气	0 5-0.7MPa

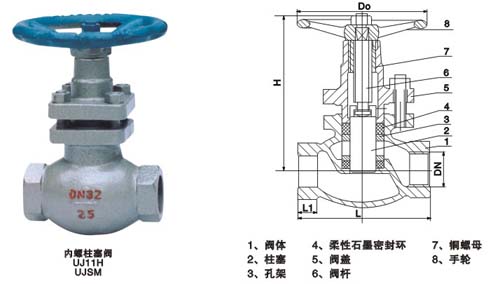

内螺纹连接柱塞阀 UJ11SM、UJ11H结构图:

内螺纹连接柱塞阀 UJ11SM、UJ11H结构图
