『UZ41SM-10C柱塞闸阀』

更新时间：2024-04-15 20:14:56

产品名称

『UZ41SM-10C柱塞闸阀』

产品型号

UZ41SM-10C

连接方式

法兰

结构方式

直通流道

驱动方式

手动

产品口径

DN40-DN600

公称压力

1.0MPa

阀体材质

不锈钢、铸钢、碳钢、304、316、

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

UZ41SM-10C柱塞闸阀产品概述：

柱塞闸阀在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。
不锈钢柱塞闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。

采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式，即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至较高点，但还是在保护套内。

手轮的操作机构优点如下：

1、手轮不上、下运动所占用的空间小，适合装在空间紧凑的管路系统中。
2、手轮上的转动扭矩，不直接作用在阀杆上，则阀杆不易产生弯曲变形，而转动扭矩小。
3、阀杆在保护套中上、下运动，与外界隔离，适用于室外安装，避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀。

性能规范：

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PN1.6-4.0MPa
铸铁	≤180℃	水、蒸汽、油品	PN1.6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl15-400mm

试验压力：

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封试验	水	1.1PN
低压气密封试验	气	0.5-O.7MPa

零件材质：

零件
名称

材料

UZ41	H	-1.6	UZ41SM-1.0
	SM

UZ41	H	-	2.5C
	SM		4.0C

阀体

HT200

碳钢

柱塞

不锈钢

阀杆

密封圈

PTFE、石墨等

手轮

HT200

连接尺寸：UZ41SM-1.0 UZ41H-10C P R

DN	L	D	D1	D2	b	Z-φd	H	D0	重量(公斤)
40	165	145	110	85	18	4-18	155	250	12
50	180	160	125	100	20		175	300	14
65	195	180	145	120	20		195	300	22
80	210	195	160	135	22		225	320	30
100	230	215	180	155	22	8-18	250	320	41
125	255	245	210	185	24	8-18	270	360	70
150	280	280	240	210	24	8-23	290	360	90
200	330	335	295	265	26	8-23	320	450	120
250	380	390	350	320	28	12-23	405	450	220
300	420	440	400	368	28	12-23	560	1000
350	450	500	460	428	30	16-23	620	1000

连接尺寸：UZ41SM-1.6 UZ41H-1.6P UZ41H-1.6C P R

DN	L	D	D1	D2	b	Z-φd	H	D0	重量(公斤)
40	240	145	110	85	18	4-18	155	250	12
50	250	160	125	100	20		175	300	17
65	265	180	145	120	20		195	300	22
80	280	195	160	135	22	8-18	225	320	30
100	300	215	180	155	24		250	320	41
125	325	245	210	185	26		270	360	70
150	350	280	240	210	28	8-23	290	360	90
200	400	335	295	265	30	12-23	320	450	120
250	450	405	355	320	32	12-25	405	450	220
300	500	460	410	375	34	12-25	560	1000
350	550	520	470	435	38	16-25	620	1000

连接尺寸：UZ41SM-2.5C UZ41H-2.5C 2.5P 2.5R

DN	L	D	D1	D2	b	Z-φd	H	D0	重量(公斤)
65	265	180	145	120	24	8-18	195	300	22
80	280	195	160	135	26	8-18	225	320	30
100	300	230	190	160	30	8-23	250	320	41
125	325	270	220	188	32	8-25	270	360	70
150	350	300	250	218	32	8-25	290	360	90
200	400	360	310	278	36	12-25	320	450	120
250	450	425	370	332	40	12-30	405	450	220
300	500	485	430	390	42	16-30	560	1000
350	550	550	490	448	44	16-34	620	1000

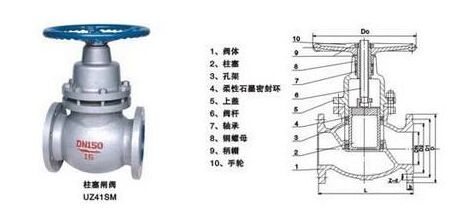

UZ41SM-10C柱塞闸阀结构图:

UZ41SM-10C柱塞闸阀结构图
