『丝口柱塞阀U11S』

更新时间：2024-11-05 09:26:18

产品名称	『丝口柱塞阀U11S』
规格型号	U11S-16
连接方式	丝扣
结构形式	直通流道
驱动方式	手动
公称通径	DN15-DN50
公称压力	2.5MPa
阀体材质	不锈钢、铸钢、碳钢、304、316、
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

丝口柱塞阀U11S产品概述：

由阀体、阀盖、阀杆、柱塞、手轮等部件组成。当旋转手轮时，通过阀杆带动柱塞，使之在两个密封圈之间上下往复运动，完成阀门的开启和关闭。

由于密封圈采用新型非常金属材料制成（PTFE），具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。

柱塞阀的适用范围

该阀适用于冶金、消防、化工、建筑、化肥、轻工等行业中，压力为1.6-4.0Mpa,温度为250℃以下的水、气、油类等介质的管道。

柱塞阀的技术参数：

公称口径：DN15-DN50 公称压力：1.6Mpa-10.0Mpa 适用介质：水、气、油等

适用温度：≤250℃ 连接形式：内螺纹材质：铸铁、铸钢、不锈钢、锻钢等

丝口柱塞阀的主要结构尺寸：

公称通径 DNmm	U11S ?16/25/40 C．P．R主要结构尺寸及外形尺寸
公称通径 DNmm	阀体长度 L	接头长度 L1	接头长度 S	手轮直径 Do	管螺纹 G 寸	关闭高度 H≈	开启高度 H1≈	重量 kg
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	80	160	11/2	198	246	8.3
50	200	24	95	200	2	226	282	13.2

柱塞阀的性能规范：

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
铸铁	≤180℃	水、蒸汽、油品	PNl．6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl 5-300mm

柱塞阀的实验压力：

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封实验	水	1.1 PN
低压气密封实验	气	0 5-0.7MPa

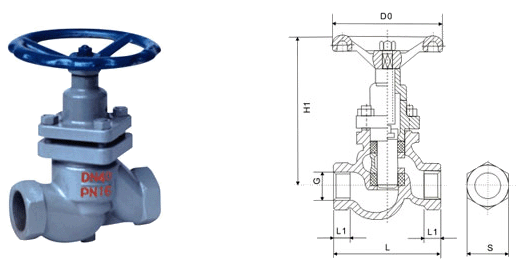

丝口柱塞阀U11S结构图:

丝口柱塞阀U11S结构图

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
