产品展示
HH47.H47XF.HDH47X蝶式缓冲止回阀
| 产品名称 | HH47.H47XF.HDH47X蝶式缓冲止回阀 |
| 规格型号 | HH47/H47XF/HDH47X |
| 连接方式 | 法兰 |
| 结构形式 | 缓闭式 |
| 驱动方式 | 手动 |
| 公称通径 | DN200-500 |
| 公称压力 | 0.6MPa～1.6MPa |
| 阀体材质 | HT200 WCB 304 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |
HH47.H47XF.HDH47X蝶式缓冲止回阀产品概述:
HH47、H47XF、HDH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的较佳产品。
原理特点
蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的较佳产品。
主要零件材料
|
零件名称 |
阀体 |
蝶 板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁 |
灰铸铁、铸钢、球墨铸铁 |
丁腈耐油橡胶、 |
不锈钢 |
聚四氟乙烯 |
主要技术参数
|
型号 |
公称压力 |
试验压力Ps(MPa) |
工作压力 |
介质温度 |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
H47X、H47H、H47X、 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|||
|
2.5 |
3.75 |
2.75 |
2.5 |
|||
主要外形尺寸(法兰连接尺寸：PNl0、16、25按JB／T79 94标准）
|
公称通径 |
尺 寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
公称通径 |
尺 寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |

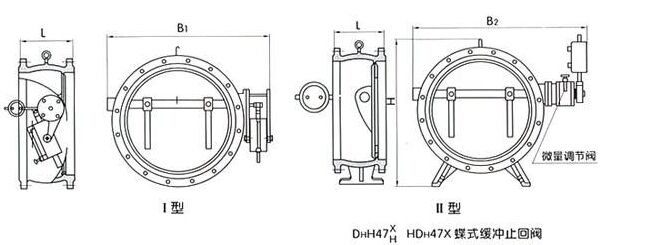

HH47.H47XF.HDH47X蝶式缓冲止回阀结构图:
