流量控制阀400X

更新时间：2024-11-05 09:21:41

产品名称	流量控制阀400X
规格型号	400X
连接方式	法兰式
结构形式	浮球
驱动方式	手动
公称通径	DN20-DN800
公称压力	0.6～2.5MPa
阀体材质	HT200 WCB 304
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

400X流量控制阀产品概述：

是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当臧低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理，利用相关导阀，较大限度地减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。

技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	较高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

结构特点和用途：

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。400X流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。本系列400x流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
流量调节阀能	不锈钢
微型过滤器	不锈钢

工作原理：

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

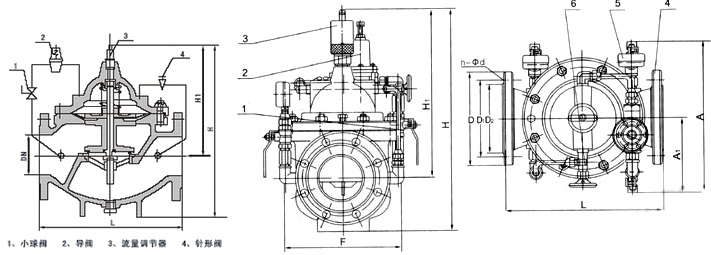

结构图：

流量控制阀400X

连接尺寸(PN 1.0-2.5MPa)：

公称通径DN	L	H	H1	A	B
50	250	365	90	170	170
65	280	375	98	180	180
80	310	385	110	190	190
100	350	395	120	200	200
125	400	475	145	215	215
150	450	490	155	230	230
200	550	555	190	255	255
250	650	600	250	295	295
300	800	760	290	325	325
350	900	775	330	380	380
400	1000	810	360	415	415
450	1000	860	445	435	435
500	1100	915	495	460	460
600	1100	985	550	520	520
700	1450	1050	605	570	570
800	1560	1150	730	620	620
900	1800	1255	800	670	670
1000	2000	1380	910	830	830

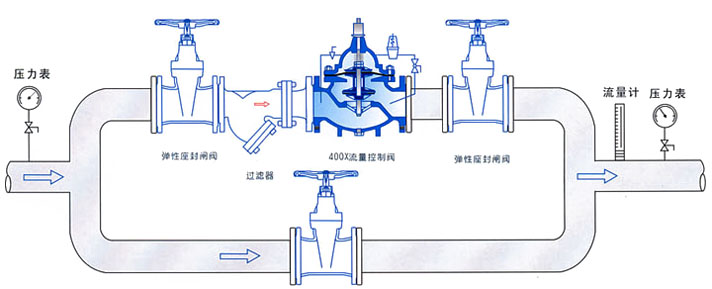

流量控制阀400X安装示意图：

流量控制阀400X安装示意图
