GZW-I型阻爆燃型管道阻火器

更新时间：2024-11-05 09:21:21

产品名称	GZW-I型阻爆燃型管道阻火器
规格型号	GZW-1 GYW
连接方式	法兰式
结构形式	..
驱动方式	手动
公称通径	20～300mm
公称压力	0.6～6.4MPa
阀体材质	HT200 WCB 304 304L 316 316L
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

GZW-I型阻爆燃型管道阻火器产品概述：

GZW阻爆燃型阻火器阻爆性能合格，连续13次阻爆性能试验每次均能阻火。耐烧性能合格，耐烧试验1小时无回火现象。壳体水压试验合格。符合国家标准GB5908-86的要求。

产品介绍：
GZW阻爆燃型阻火器、GYW阻爆轰阻火器，适用于可燃气体输送过程中的安全装置，是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的，适用于石化、化工、轻工等行业的可燃气体运输过程中的安全装置。

工作原理：
GZW、GYW阻爆燃型阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。

阻火层：
采用不锈钢“N”形，双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

产品特点：
1、产品结构合理，造型美观，外壳为铸造铝合金，重量轻，安装方便。
2、通常与呼吸阀配套或单独使用，也可适用内浮顶式油罐的通气管路上。
3、阻火层芯子采用不锈钢材料，耐腐蚀性强，耐烧、阻爆等各项技术性能具有突出优越。

【主要外形与法兰连接尺寸】：

型号	重量 ( Kg/台）	PN (MPa)	外形尺寸（mm）				螺栓
型号	重量 ( Kg/台）	PN (MPa)	K	D	DL	L	数量	螺纹
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33

【保养与维修】：

1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。

2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。

3、重新安装阻火层芯子时，应保证结合面严密不得漏气。

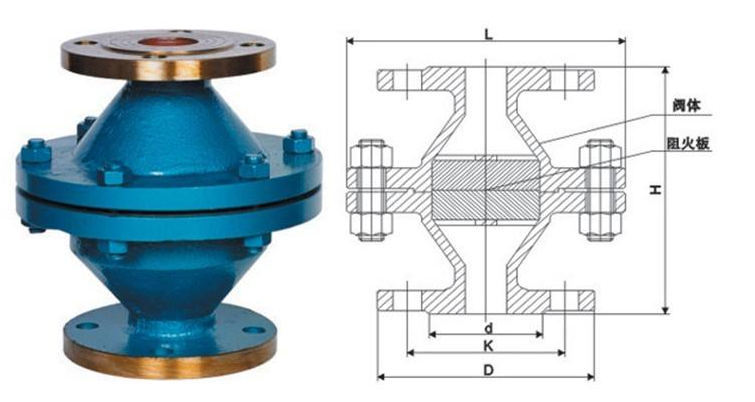

GZW-I型阻爆燃型管道阻火器结构图：

GZW-I型阻爆燃型管道阻火器结构图

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。

威尔顿阀门服务体系(以下简称我司)
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高;因为，我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我公司的售前，售中，售后服务工作经由专业的销售员来完成。
一、售前服务:
做到技术与销售的顶尖结合服务，让用户的每一次采购都有服务的体验。
①进行采购前产品技术沟通和交流，主动给予建议。
②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。
二、售中服务:
尊重每位用户;给用户一份轻松，放心的整体价值服务。
①进行性价比:比价格，比质量，比服务，反思是否有不做到位的地方。
②严格按相关标准和技术要求进行阀门的检测和试验。
③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。
三、售后服务:
好的服务铸就好的企业让客户无后顾之忧。
①按合同要求提供产品的合格证，检验报告、安装说明书等。
②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
④在正确安装和使用下，出现产品质量问题，本公司将负责到底。
包修包换承诺:
①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包:保质、保量、保及时、包修、包换、包退、包损失。
②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理
③可根据用户需求协商提供备品、备件和安装、调试、维修服务。
