『CS41H,CS11H,CS45H,CS15H,CS49H疏水阀』
更新时间:2022-11-30 20:15:59
产品名称: 『CS41H,CS11H,CS45H,CS15H,CS49H疏水阀』
产品型号: CS41H,CS11H,CS45H,CS15H,CS49H
连接方式: 法兰,丝扣
结构方式: 直通式
驱动方式: 手动
产品口径: DN15-DN300
公称压力: 1.6~6.4MPa
阀体材质: 不锈钢,铸钢
联系电话: 021-51061185
联系传真: 021-51079320
邮件地址: shweierdun@163.com
联系我们: 白先生;苏小姐
联系手机: 18964118897 15862657172
腾讯  QQ: 812998712,843667323,416865208
公司名称: 上海威尔顿阀门有限公司
公司网址: http://www.0755fm.com
服务承诺: 质量三包:包修,包退,包换.
产品说明
上海威尔顿阀门有限公司主要生产(『CS41H,CS11H,CS45H,CS15H,CS49H疏水阀』)也是国内(疏水阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

CS41H,CS11H,CS45H,CS15H,CS49H疏水阀产品概述:
浮球式疏水阀,自由浮球式疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。能连续排水、性稳定、排水量大、漏水量小。

浮球式疏水阀,自由浮球式疏水阀主要零部件

序号

名称

材料

1

阀体

WCB

2

浮球

304

3

封圈

2Cr13

4

尾螺

2Cr13

5

并冒

2Cr13

6

平垫圈

H62

7

平垫圈

H62

8

挡圈

65Mn

9

滤网

304

10

螺母

45

11

螺柱

35CrMoA

12

石墨封圈

304+石墨

13

阀盖

A105

14

螺堵头

2Cr13

15

阀座

Q235

16

磨合膨胀片

304

17

弹簧

304

18

保护套

304

主要外形尺寸

产品型号
Produstion Type

口径

尺寸Dimensions

DN

L

H

D

D1

D2

b

f

Z-φd

CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B

15

195

195

95

65

45

14

2

4-φ14

20

195

200

105

75

55

14

2

4-φ14

25

215

225

115

85

65

14

2

4-φ14

CS41H-16C、25 C、40C
CS41H-16D、25 D、40D

25

270

245

115

85

65

14

2

4-φ14

32

270

250

135

100

78

16

2

4-φ18

40

280

290

145

110

85

16

3

4-φ18

50

290

300

160

125

100

16

3

4-φ18

CS41H-16C、25C
CS41H-16F、25F

50

410

380

160

125

100

16

3

4-φ18

65

410

380

180

145

120

18

3

4-φ18

80

430

420

195

160

135

20

3

8-φ18

100

430

440

215

180

155

20

3

8-φ18

125

480

510

245

210

185

22

3

8-φ18

150

480

510

280

240

210

24

3

8-φ23

浮球式疏水阀,自由浮球式疏水阀主要外形尺寸

尺寸
Dimensions

型号Type

CS11H-16C

口径DN

15

20

25

32a

40

50

L

150

150

150

270

280

290

H

195

195

195

250

290

300

h

103

103

103

108

108

108

CS45H,CS15H自由半浮球式疏水阀产品概述:

自由半浮球式疏水阀-CS45H/CS15H自由半浮球式疏水阀是机械型疏水阀中工作性能较可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件,开口朝下,半浮球式的球桶外圆经过精细研磨,整个球面都可为密封面。使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏,节能效果好。自由半浮球式蒸汽疏水阀用于蒸汽加热设备,蒸汽管网凝结水回收系统。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续工作。由于阀座处于水封隔离,水汽分开,工作时无蒸汽泄漏。
自由半浮球式疏水阀-CS45H/CS15H自由半浮球式疏水阀主要性能规范:

公称压力

试验压力

较高工作压力

较高工作温度(℃)

适用介质

漏汽率

较高背压率(%)

1.6

2.4

1.6

220

蒸汽、凝结水

≤0.5

85

自由半浮球式疏水阀-CS45H自由半浮球式疏水阀主要外型及连接尺寸:

型号

公称通径
DN(mm)

L

H

H1

型号

公称通径
DN(mm)

L

H

D

D1

D2

b

f

Z一Φd

CSl5H-16/25/40C

15

155

142

80

CS45H-16/25/40C

15

210

142

95

65

45

14

2

4-Φ14

20

155

142

80

20

210

142

105

75

55

14

2

4-Φ14

25

155

142

80

25

230

142

115

85

65

14

2

4-Φl4

32

180

200

105

32

270

200

135

100

78

16

2

4-Φ18

40

180

200

105

40

270

200

145

110

85

16

3

4-Φ18

50

180

200

105

50

270

200

160

125

100

16

3

4-Φ18

自由半浮球式疏水阀-CS15H自由半浮球式疏水阀主要外型及连接尺寸:

型号

公称通径
DN(mm)

L

H

H1

型号

公称通径
DN(mm)

L

H

D

D1

D2

b

f

Z一Φd

CSl5H-16/25/40C

15

155

142

80

CS45H-16/25/40C

15

210

142

95

65

45

14

2

4-Φ14

20

155

142

80

20

210

142

105

75

55

14

2

4-Φ14

25

155

142

80

25

230

142

115

85

65

14

2

4-Φl4

32

180

200

105

32

270

200

135

100

78

16

2

4-Φ18

40

180

200

105

40

270

200

145

110

85

16

3

4-Φ18

50

180

200

105

50

270

200

160

125

100

16

3

4-Φ18

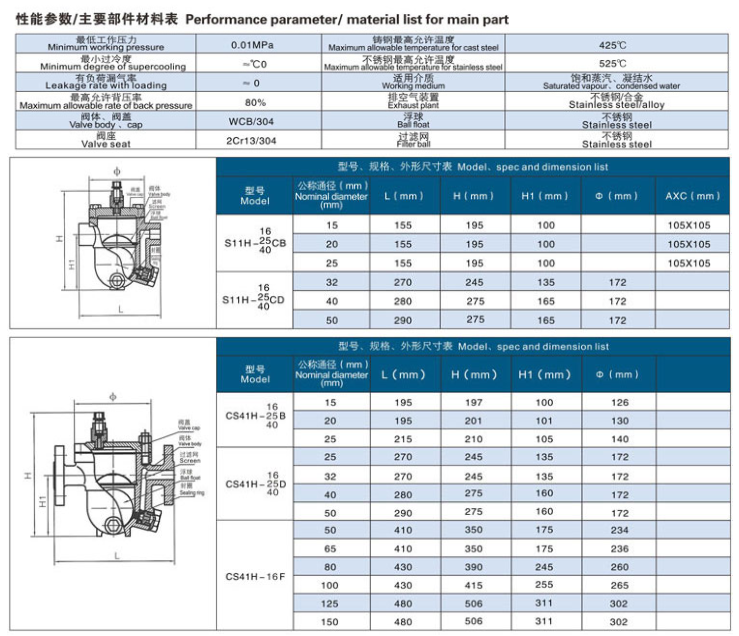

CS41H,CS11H,CS45H,CS15H,CS49H疏水阀尺寸图:

CS41H,CS11H,CS45H,CS15H,CS49H疏水阀尺寸图

CS41H,CS11H,疏水阀尺寸图

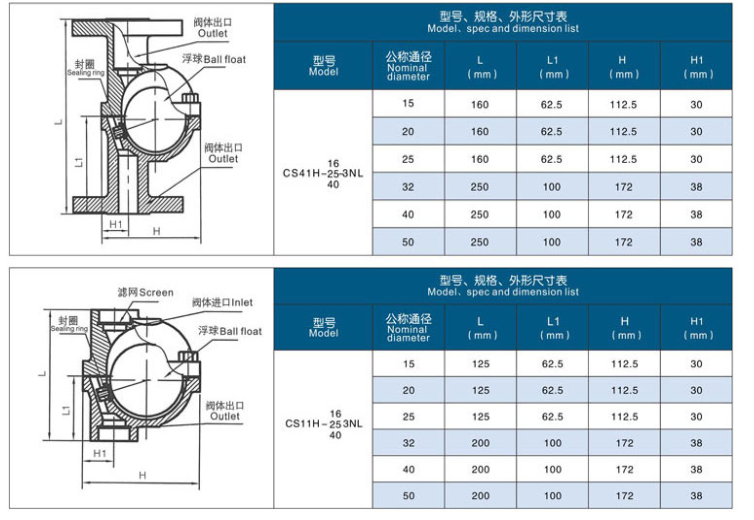

CS41H,CS11H自由浮球立式疏水阀尺寸图:

自由浮球立式疏水阀尺寸图:

  ...
