『CS41H CS11H自由浮球式蒸汽疏水阀』

更新时间:2024-04-15 20:08:15
产品名称
『CS41H CS11H自由浮球式蒸汽疏水阀』
产品型号
CS41H CS11H
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
DN15~150mm
公称压力
0.6~6.4MPa
阀体材质
HT200 WCB 304
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
CS41H CS11H自由浮球式蒸汽疏水阀产品概述:
CS11H,CS41H自由浮球蒸汽疏水阀用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并防止水蒸汽泄漏的疏水器,疏水 阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。该阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀, 可使蒸汽加热设备达到较高工作效率。
CS41自由浮球式蒸汽疏水阀工作原理
CS41H自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏
CS41H自由浮球式蒸汽疏水阀特点
1、能拓饱和凝结水,回执设备内不含有水先积聚,从而获得较高的加热效率
2、蒸汽压力变化时,不受影响,能连续工作性能稳定
3、漏汽变幻无常小,采用先进研磨工艺制造,浮球精度高,密封性能好
4、自动排空气性能好
5、寿命长,浮球的整个球面都可以做密封面,无集中磨损。
CS41H自由浮球式蒸汽疏水阀主要性能参数
型号 工作压力/MPa 适用温度/℃ 适用介质 阀体材料
CS41H-16 1.6 ≤200 水、蒸汽 铸铁
CS41H-16C 1.6 ≤200 水、蒸汽 碳钢
CS41H-40 4 ≤200 水、蒸汽 碳钢
 五、CS41H自由浮球式蒸汽疏水阀外形连接尺寸
产品型号 口径 尺寸
DN L H D D1 D2 b f Z-фd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-ф14
20 195 200 105 75 55 14 2 4-ф14
25 215 225 115 85 65 14 2 4-ф14
25 270 245 115 85 65 14 2 4-ф14
CS41H-16/25/40C-D 32 270 250 135 100 78 16 2 4-ф18
40 280 290 145 110 85 16 3 4-ф18
50 290 300 160 125 100 16 3 4-ф18
50 410 380 160 125 100 16 3 4-ф18
CS41H-16/25/C-F 65 410 380 180 145 120 18 3 4-ф18
80 430 420 195 160 135 20 3 8-ф18
100 430 440 215 180 155 20 3 8-ф18
125 480 510 245 210 185 22 3 8-ф18
150 480 510 280 240 210 24 3 8-ф23

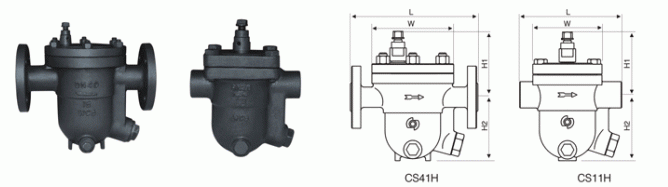

CS41H CS11H自由浮球式蒸汽疏水阀结构图:

CS41H CS11H自由浮球式蒸汽疏水阀

客户能够正确的订购产品,请参照以下的条件进行选型:

1 、根据用汽设备较大耗汽量乘选用倍率( 2 ― 3 倍),为较大凝结水量来选疏水阀的排水量.
  2 、CS41H自由浮球式蒸汽疏水阀的较高工作压差,(即阀前工作压力减去阀后背压)有背压要注明.

 3 、自由浮球式蒸汽疏水阀疏水阀的较高工作温度。
4 、疏水阀使用工况。
5 、连接方式。
6 、阀体材料。

本页URL,复制给好友:
订货流程:
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
