『钟型浮子式蒸汽疏水阀』
| 产品名称 | 『钟型浮子式蒸汽疏水阀』 |
| 规格型号 | CS15H、CS45H |
| 连接方式 | 法兰，丝扣 |
| 结构形式 | 浮子式 |
| 驱动方式 | 手动 |
| 公称通径 | 15-25 |
| 公称压力 | 1.0～1.6MPa |
| 阀体材质 | HT200 WCB 304 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |
钟型浮子式蒸汽疏水阀产品概述：
CS15H、CS45H型PN16钟形浮子式蒸汽疏水阀：内螺纹连接（CS15H）、法兰连接（CS45H），钟形浮子结构形式，阀座密封面材料为Cr13系不锈钢，公称压力PN16，阀体材料为铸铁（CS15H-16 CS45H-16）、碳钢（CS15H-16C CS45H16C）、不锈钢（CS15H-16P）的蒸汽疏水阀。钟形浮子式蒸汽疏水阀用来自动排除蒸汽加热设备及蒸汽管网中的凝结水，提高加热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽设备。以下场合应优先考虑选择钟形浮子式蒸汽疏水阀：蒸汽加热设备，凝结水回收场合。
产品特点：①钟形浮子式蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。②内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。③内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。④汽水分离可靠：水汽经U型通道从阀下部进入，阀内始终处于水封状态，有效阻止蒸汽泄漏。⑤敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象（非凝结性的高温空气也可排除）。
产品性能参数
CS15H、CS45H型PN16钟形浮子式蒸汽疏水阀主要性能参数
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
CS15H-16 CS45H-16 |
16 |
1.6 |
≤200 |
水、蒸汽 |
|
CS15H-16C CS45H-16C |
16 |
1.6 |
≤425 |
水、蒸汽 |
|
CS15H-16P |
16 |
1.6 |
≤425 |
水、蒸汽 |
产品零部件材料
CS15H、CS45H型PN16钟形浮子式蒸汽疏水阀零部件材料
|
型号 |
材料 |
||
|
阀体、阀盖 |
阀座 |
浮筒 |
|
|
CS15H-16 CS45H-16 |
铸铁 |
硅酸铜铸铁 |
不锈钢 |
|
CS15H-16C CS45H-16C |
碳钢 |
― |
不锈钢 |
|
CS15H-16P |
304型不锈钢 |
― |
不锈钢 |
产品外形及结构尺寸
CS15H-16 CS15H-16C、CS15H-16（直式）钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）
|
CS15H-16、CS15H-16C |
CS15H-16（直式） |
||||||
|
DN |
15 |
20 |
25 |
DN |
25 |
40 |
50 |
|
L |
120 |
120 |
200 |
D |
190 |
240 |
285 |
|
H |
150 |
190 |
310 |
H |
270 |
375 |
425 |
|
h |
80 |
100 |
180 |
― |
― |
― |
― |
|
重量/kg |
3.0 |
3.5 |
14.0 |
重量/kg |
12.5 |
27.5 |
47.0 |
CS45H-16C、CS45H-16型钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）
|
CS45H-16C |
CS45H-16 |
||||||
|
DN |
15 |
20 |
25 |
DN |
15 |
20 |
25 |
|
L |
230 |
230 |
310 |
L |
175 |
195 |
215 |
|
H |
150 |
190 |
310 |
H |
160 |
160 |
160 |
|
h |
80 |
100 |
185 |
h |
88 |
88 |
88 |
|
重量/kg |
5.5 |
8.0 |
20.0 |
重量/kg |
5.5 |
6.0 |
7.0 |
产品排水量
CS15H-16(C)、CS45H-16(C)型钟形浮子式蒸汽疏水阀排水量表（kg/h）
|
工作压差/MPa |
0.05 |
0.1 |
0.2 |
0.35 |
0.4 |
0.8 |
0.85 |
1.2 |
1.6 |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
180 |
210 |
260 |
315 |
― |
― |
― |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
120 |
140 |
175 |
220 |
235 |
280 |
285 |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
85 |
105 |
135 |
170 |
180 |
250 |
260 |
280 |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
60 |
75 |
100 |
135 |
140 |
210 |
215 |
245 |
265 |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
230 |
260 |
310 |
360 |
― |
― |
― |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
145 |
170 |
210 |
260 |
275 |
345 |
350 |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
120 |
140 |
175 |
220 |
235 |
300 |
310 |
335 |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
85 |
105 |
135 |
170 |
180 |
250 |
265 |
300 |
320 |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
750 |
1100 |
1700 |
2000 |
― |
― |
― |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
600 |
650 |
820 |
1100 |
1200 |
1680 |
1720 |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
380 |
510 |
680 |
900 |
950 |
1360 |
1400 |
1560 |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
300 |
360 |
510 |
680 |
750 |
1120 |
1160 |
1250 |
1320 |
|
CS15H-16 DN40 |
2000 |
2480 |
3130 |
3540 |
― |
― |
― |
― |
― |
|
CS15H-16 DN40 |
750 |
1100 |
1700 |
2200 |
2380 |
3230 |
3300 |
― |
― |
|
CS15H-16 DN40 |
700 |
880 |
1225 |
1735 |
1900 |
2720 |
2790 |
3180 |
― |
|
CS15H-16 DN40 |
580 |
720 |
1020 |
1400 |
1550 |
2310 |
2380 |
2850 |
3150 |
|
CS15H-16 DN50 |
3700 |
4660 |
5600 |
6700 |
― |
― |
― |
― |
― |
|
CS15H-16 DN50 |
2050 |
2450 |
3330 |
4450 |
4750 |
6460 |
6650 |
― |
― |
|
CS15H-16 DN50 |
1360 |
1770 |
2480 |
3460 |
3670 |
5100 |
5270 |
5950 |
― |
|
CS15H-16 DN50 |
1020 |
1360 |
1970 |
2780 |
3000 |
4350 |
4520 |
5230 |
5750 |
|
CS45-16（ES8F）DN15、20、25 |
260 |
340 |
420 |
480 |
550 |
― |
― |
― |
― |
|
CS45-16（ES8F）DN15、20、25 |
160 |
220 |
300 |
360 |
380 |
450 |
― |
― |
― |
|
CS45-16（ES8F）DN15、20、25 |
70 |
90 |
120 |
130 |
150 |
190 |
205 |
220 |
260 |
CS15H-16P型钟形浮子式蒸汽疏水阀排水量表（kg/h）
|
工作压/MPa |
0.05 |
0.2 |
0.35 |
0.6 |
0.85 |
1.2 |
1.6 |
|
CS15H-16P DN15、20、25 |
170 |
260 |
315 |
― |
― |
― |
― |
|
CS15H-16P DN15、20、25 |
110 |
180 |
220 |
255 |
285 |
― |
― |
|
CS15H-16P DN15、20、25 |
85 |
135 |
170 |
220 |
260 |
285 |
― |
|
CS15H-16P DN15、20、25 |
55 |
100 |
135 |
180 |
215 |
250 |
265 |

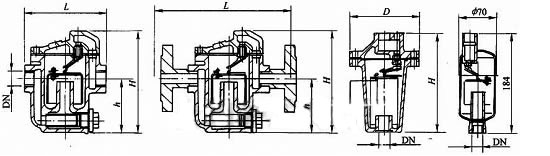

钟型浮子式蒸汽疏水阀结构图:
