| 产品名称 | 『热动式蒸汽疏水阀CS49H CS19H』 |
| 规格型号 | CS49H CS19H |
| 连接方式 | 法兰 |
| 结构形式 | 热动力式 |
| 驱动方式 | 手动 |
| 公称通径 | DN15~50mm |
| 公称压力 | 0.6~6.4MPa |
| 阀体材质 | HT200 WCB 304 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |
热动式蒸汽疏水阀CS49H CS19H产品概述:
圆盘式蒸汽疏水阀,Y型蒸汽疏水阀,北京式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
热动力圆盘式疏水阀适用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。
圆盘式蒸汽疏水阀_(Y型,北京式)蒸汽疏水阀主要零部件
| 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB、A105、SS304 |
| 2 | 密封垫片 | H62 |
| 3 | 阀盖 | Q235、WCB、SS304 |
| 4 | 阀冒 | Q235、WCB、SS304 |
| 5 | 标牌 | SS304 |
| 6 | 螺钉 | SS304 |
| 7 | 阀片 | SS304 |
| 8 | 滤网 | SS304 |
| 9 | 尾螺 | 2Cr13 |
| 10 | 密封垫片 | H62 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| CS49H-16C | 15 | 150 | 95 | 36 | 59 |
| 20 | 150 | 100 | 40 | 59 | |
| 25 | 160 | 108 | 42 | 59 | |
| 32 | 200 | 115 | 50 | 73 | |
| 40 | 230 | 115 | 50 | 73 | |
| 50 | 230 | 127 | 52 | 73 | |
| 65 | 250 | 173 | 80 | 73 | |
| 80 | 280 | 203 | 100 | 97 | |
| 100 | 310 | 218 | 110 | 97 | |
| 125 | 310 | 218 | 110 | 97 | |
| 150 | 350 | 254 | 110 | 107 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| CS49H-64C | 15 | 210 | 110 | 25 | 108 |
| 20 | 210 | 110 | 25 | 108 | |
| 25 | 210 | 110 | 25 | 108 | |
| 32 | 270 | 145 | 34 | 124 | |
| 40 | 270 | 145 | 34 | 124 | |
| 50 | 270 | 145 | 34 | 124 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| CS19H-16C | 15 | 75 | 95 | 36 | 59 |
| 20 | 85 | 100 | 40 | 59 | |
| 25 | 95 | 108 | 42 | 59 | |
| 32 | 115 | 115 | 50 | 73 | |
| 40 | 115 | 115 | 50 | 73 | |
| 50 | 170 | 127 | 87 | 73 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| CS69H-16C | 15 | 130 | 110 | 25 | 108 |
| 20 | 130 | 110 | 25 | 108 | |
| 25 | 130 | 110 | 25 | 108 | |
| 32 | 140 | 145 | 34 | 124 | |
| 40 | 140 | 145 | 34 | 124 | |
| 50 | 140 | 145 | 34 | 124 |

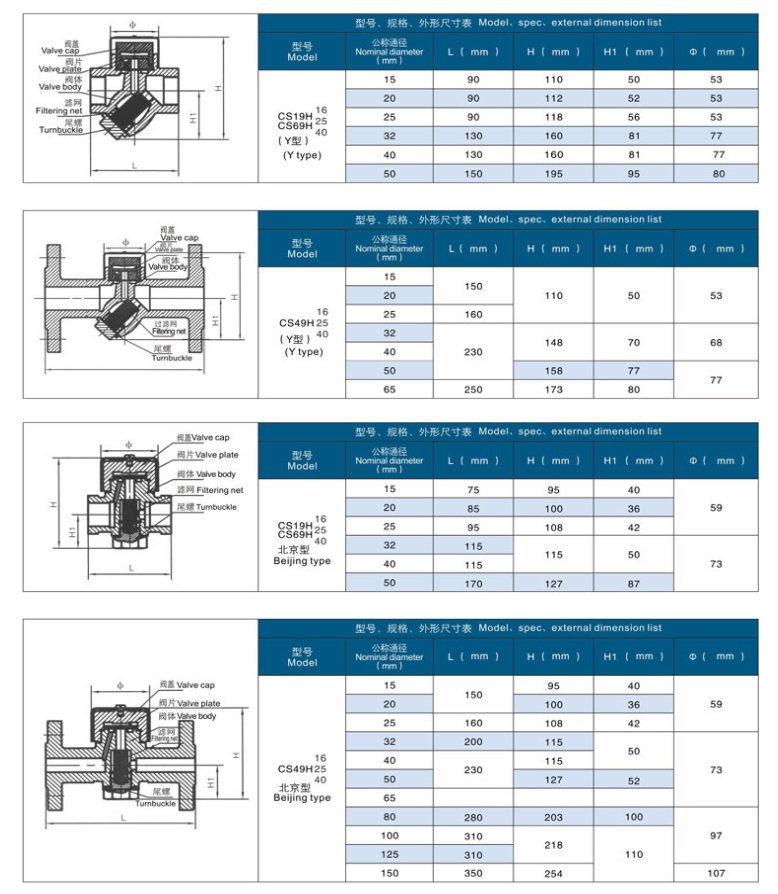

热动式蒸汽疏水阀CS49H CS19H尺寸图:
热动式蒸汽疏水阀CS49H CS19H结构图:
