『CS17H~CS47H可调双金属片蒸汽疏水阀』

更新时间:2024-04-15 20:08:05
产品名称
『CS17H~CS47H可调双金属片蒸汽疏水阀』
产品型号
CS17H~CS47H
连接方式
法兰,丝扣
结构方式
直通式
驱动方式
手动
产品口径
DN15~50mm
公称压力
0.6MPa~1.6MPa
阀体材质
HT200 WCB 304 304L 316 316L
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
CS17H~CS47H可调双金属片蒸汽疏水阀产品概述:
可调双金属片蒸汽疏水阀是热静力型疏水阀中结构较坚固的疏水阀。它的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% 。
  可调双金属片蒸汽疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。
  CS17H型可调双金属片蒸汽疏水阀特点 :
  1.疏水阀可调整凝结水的排放温度,有效地利用凝结水的显热。
  2.阀前始终有凝结水,形成水封,无蒸汽泄漏。
  3.可任意角度安装,并随时可调整排水温度。
  4.抗水击,排气性能优良。
  5.球面关闭方式,使用寿命长
  CS17H型可调双金属片蒸汽疏水阀工作原理
  双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。
CS17H型可调双金属片蒸汽疏水阀型号规格外型尺寸 :

疏水阀产品型号
公称通径
DN
疏水阀连接方式
使用压力范围(MPa)
较高允许温度℃
调整温度℃
阀体材质
阀体材质
外形尺寸(mm)
L
H1
H2
W
TB6
(CS17H-16C)
15-20
25
内螺纹ZG1/2“~1”
0.01~1.6
220
220
50~180
A105(25)
90
95
109
35
58
TB6F
CS47H-16C)
15-20
25
32-50
法兰
0.01~1.6
220
220
50~180
A105(25)
150
160
230
109
35
58
TB6W
(CS67H-16C)
15-20
25
承插焊
0.01~1.6
220
220
50~180
A105(25)
90
95
109
35
58
TB11
(CS17H-16C)
15-20
25
内螺纹ZG1/2“~1”
0.01~1.6
220
220
60~190
A105(25)
90
95
109
35
58
TB11F
(CS47H-16C)
15-20
25
32-50
法兰
0.01~1.6
220
220
60~190
A105(25)
150
160
230
109
35
58
TB3
(CS67H-16C)
15-20
25
内螺纹ZG1/2“~1”
0.01~1.6
350
350
50~190
A105(25)
90
95
85
23
54
TB3F
(CS67H-16C)
15-20
25
法兰
0.01~1.6
350
350
50~190
A105(25)
150
160
85
23
54
TB3W
(CS67H-16C)
15-20
25
承插焊
0.01~1.6
350
350
50~190
A105(25)
90
95
85
23
54
TB5
(CS17H-21C)
15-20
25
内螺纹ZG1/2“~1”
0.01~2.1
350
350
50~200
A105(25)
90
95
85
23
54
TB5F
(CS47H-21C)
15-20
25
法兰
0.01~2.1
350
350
50~200
A105(25)
150
160
85
23
54
TB5W
(CS67H-21C)
15-20
25
承插焊
0.01~2.1
350
350
50~200
A105(25)
90
95
85
23
54

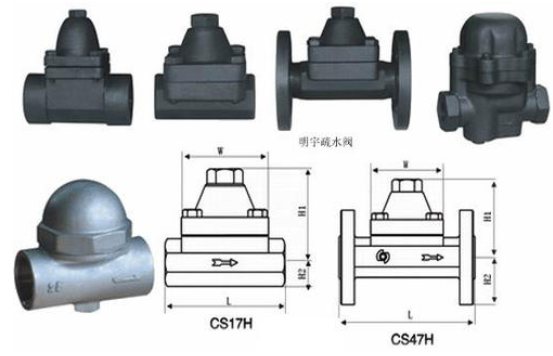

CS17H~CS47H可调双金属片蒸汽疏水阀结构图:

CS17H~CS47H可调双金属片蒸汽疏水阀结构图
