『杠杆浮球式蒸汽疏水阀』

更新时间：2024-04-15 20:07:58

产品名称

『杠杆浮球式蒸汽疏水阀』

产品型号

GMB6 GSB8

连接方式

法兰

结构方式

浮球式

驱动方式

手动

产品口径

DN15-100

公称压力

0.6～2.5MPa

阀体材质

HT200 WCB 20# 304 304L 316 316L

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

杠杆浮球式蒸汽疏水阀产品概述：

杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀特点：
此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。

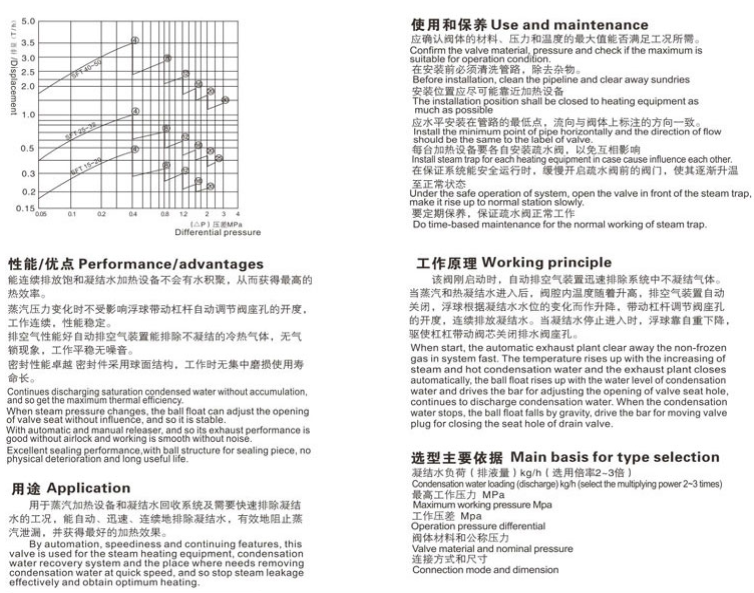

杠杆浮球式疏水阀结构特点及工作原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

杠杆浮球式疏水阀主要零部件

序号	名称	材料
1	阀体	WCB
2	密封板	Q235
3	弹子密封座	304
4	支架	304
5	螺柱	35CrMoA
6	螺母	45
7	垫圈	H62
8	膜盒密封座	304
9	膜盒	304
10	杠杆	304
11	浮球	304
12	阀盖	WCB

主要外形尺寸

型号	口径DN	L	H	h	W
FT44H	15	150	159	70	102
	20	150	159	70	102
	25	160	159	70	106
	32	270	225	153	178
	40	270	225	153	178
	50	270	225	153	178
	65	270	225	153	178
	80	350	300	90	210
	100	350	300	90	210

主要外形尺寸

型号	口径DN	L	H	h	W
FT14H	15	121	148	70	112
	20	121	148	70	112
	25	145	158	70	112
	32	270	225	153	172
	40	270	225	153	172
	50	270	225	153	172

主要外形尺寸

型号	口径DN	L	H	h	W
FT43H	15	150	250	190	118
	20	150	250	190	118
	25	160	250	190	118
	32	230	335	270	175
	40	230	335	270	175
	50	230	350	280	175

主要外形尺寸

型号	口径DN	L	H	h	W
FT13H	15	120	199	124	110
	20	120	199	124	110
	25	120	204	129	110
	32	120	204	129	110

主要外形尺寸

型号	口径DN	L	H	h	W
S41H-50L	15	310	230	198	135
S41H-50L	20	310	230	198	135
S41H-50L	25	310	230	198	135
S41H-50L	40	360	295	198	170
S41H-50L	50	360	295	198	170
SF-50WL（垂直式）	50	320	250	160	160
SF-50WL	50	270	250	160	324
UNA23H/UNA26H	15-20	145	128	60	90
UNA23H/UNA26H	25	145	128	60	90
UNA23H/UNA26H	32-50	145	128	60	90

杠杆浮球式蒸汽疏水阀结构图:

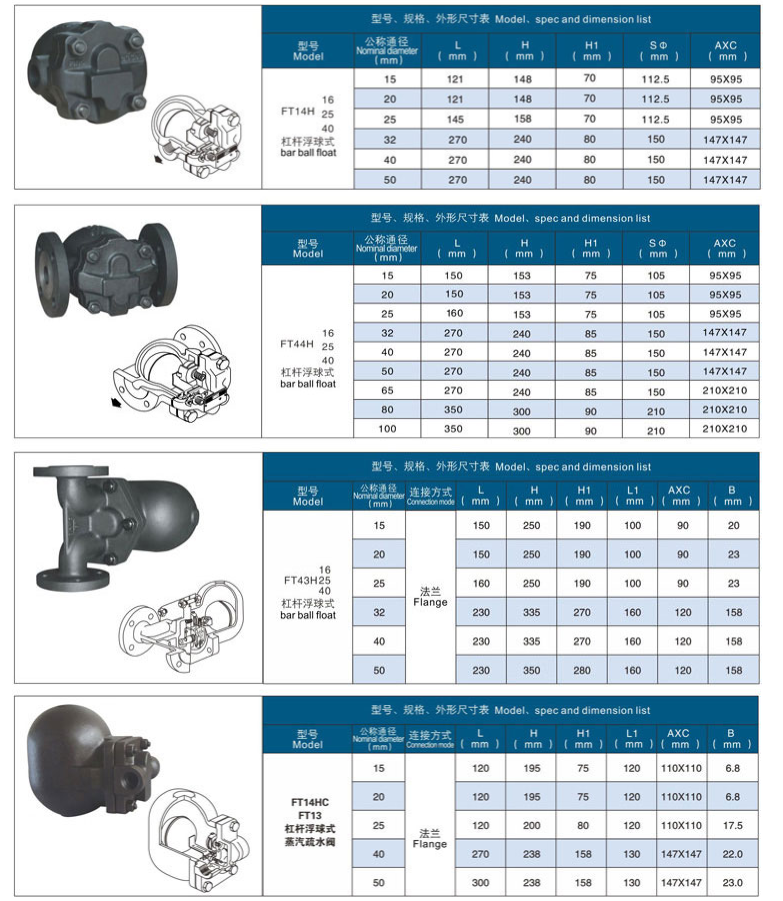

FT44H杠杆浮球式蒸汽疏水阀尺寸图

杠杆浮球式蒸汽疏水阀结构图
