SCAR污水复合式排气阀

更新时间:2024-11-05 09:20:58
产品名称 SCAR污水复合式排气阀
规格型号 SCAR
连接方式 法兰
结构形式 浮球式
驱动方式 手动
公称通径 50-250
公称压力 0.6~1MPa
阀体材质 HT200,WCB,304
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

SCAR污水复合式排气阀产品概述

SCAR污水复合式排气阀用于污水、河水带有泥沙等管道上的较高点或有闭气的地方,靠排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现气阻,就产生管道出水容量达不到设计要求。

性能及优势:

1、浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。

2、本产品是专用污水管道工程的排气阀。

3、浮球为不锈钢,使用寿命长,安全可靠。

4、能够排除管道中的气体,减少阻力,节约能源。

5、当管道负压时,能快速自动吸气,防止管道破裂。

工作原理:

管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气,当空气排完时,污水进入阀内,球浮起,传动活瓣到关闭,停止排气。管内在运作时会自然产生少量气体,这些气体会集中到管内上部,到相当程度,阀内污水下降,浮球顺水下降,气从小孔排出。如出现停电、停泵,管内水流空时随时出现负压,浮球顺水下降,打开小孔带动大孔进行大量补气,确保管道安全。SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进,这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀。

技术参数:

1、尺寸:DN40-DN250

2、连接:法兰式

3、工作压力:1.0Mpa

4、介质:清水、污水

5、使用温度:常温

6、阀体:铸铁、铸钢、不锈钢

7、浮球与活瓣:不锈钢

8、密封材料:丁晴橡胶

注:排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用。

主要外形及连接尺寸:

公称通径 DN(mm)

D

D1

D2

H

Z-∮d

50

160

125

205

495

4-18

80

195

160

270

600

4-18

100

215

180

285

760

8-18

150

280

240

340

860

8-22

200

335

295

400

1010

8-22

250

390

350

465

1210

12-22

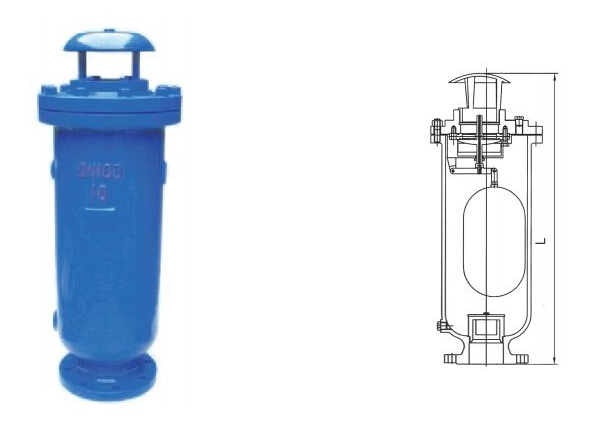

 SCAR污水复合式排气阀结构图:

 SCAR污水复合式排气阀结构图
