GL41H-150LB美标Y型过滤器

更新时间：2024-11-05 09:20:32

产品名称	GL41H-150LB美标Y型过滤器
规格型号	GL41H-150LB
连接方式	法兰
结构形式	Y型
驱动方式	手动
公称通径	1/2-50
公称压力	0.6～2.5MPa
阀体材质	HT200 WCB 20# A105 304 304L 316 316L
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

GL41H-150LB美标Y型过滤器产品概述：

美标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
特点：通流快速，故压力损失小，抗污性强，排渣方便。

标准 1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

主要性能规范

磅级		150Lb	300Lb	600
试验压力	壳体试验	3.0MPa	6.5MPa	15MPa
适用温度		-29～425℃
适用介质		水、油、天然气

主要零件材料

零件名称	材料
阀体	碳钢、不锈钢、黄铜
滤网盖	碳钢、不锈钢、黄铜
滤芯网	不锈钢
密封件材质	柔性石墨、聚四氟乙烯

主要连接尺寸

口径(in)	ANSI法兰连接			螺纹连接	B	C	滤网面积cm2
	150LB	300LB	600LB	螺纹连接
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	.	210	200	325	327
3"	310	310	.	.	205	330	361
4"	315	351	.	.	255	405	545
5"	410	401	.	.	315	510	843
6"	473	478	.	.	345	560	1117
8"	593	600	.	.	440	710	1909
10"	730	730	.	.	503	760	2010

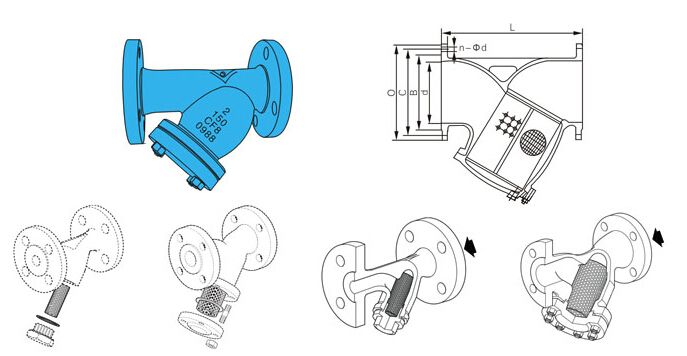

GL41H-150LB美标Y型过滤器结构图:
