BQ71F对夹式保温球阀

更新时间：2024-11-05 09:23:27

产品名称	BQ71F对夹式保温球阀
规格型号	BQ71F
连接方式	对夹
结构形式	直通式
驱动方式	手动
公称通径	15～100mm
公称压力	1.6～6.4MPa
阀体材质	WCB 20# 304 304L 316 316L
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

BQ71F对夹式保温球阀产品概述：

对夹式保温球阀本产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显着的优点。对夹保温球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

对夹式保温球阀工作原理：

对夹保温球阀的两端法兰之间焊装一个金属夹套，在保温球阀的侧面、底部装有夹套的连接口，用于蒸汽或导热油的进出，从而起到对球阀的保温效果，确保粘稠介质流通正常。由于在整个球阀阀体外部增加了一个夹套。主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。

对夹式保温球阀产品特点：

1、对夹保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷。

2、对夹保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。

3、夹套采用碳素钢管焊接比铸造的更加耐压牢固。

4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。

对夹式保温球阀标准规范：

设计制造标准：GB/T12237、ASME B 16.34

结构长度标准：GB/T 12221-2005、ASME B 16.10

连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、JB/T9092、API 598

对夹式保温球阀型号、零件材料及主要参数：

公称压力或压力级		产品型号
PN1.0MPa		BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa		BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa		BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150		BQ71F-150(LB)C	BQ71F-150(LB)P	BQ71F-150(LB)P8	BQ71F-150(LB)P3	BQ71F-150(LB)R	BQ71F-150(LB)R8	BQ71F-150(LB)R3
10K		BQ71F-10(K)C	BQ71F-10(K)P	BQ71F-10(K)P8	BQ71F-10(K)P3	BQ71F-10(K)R	BQ71F-10(K)R8	BQ71F-10(K)R3
主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用工况	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

对夹式保温球阀主要外形及连接尺寸：

公称通径(DN)		产品型号
公称通径(DN)		L	D					W	H	3-G
(mm)	(in)	L	1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动
15	1/2"	40	53	53	53	47	58	130	80	3/8
20	3/4"	45	63	63	63	57	63	170	80	3/8
25	1"	50	73	73	73	66	74	170	100	3/8
32	1 1/4"	60	84	84	84	75	84	200	110	1/2
40	1 1/2"	70	94	94	94	85	89	250	120	1/2
50	2"	80	109	109	109	103	104	250	130	1/2
65	2 1/2"	110	129	129	129	122	124	350	140	1/2
80	3"	120	144	144	144	135	134	350	150	1/2
100	4"	140	164	164	170	173	159	420	180	1/2

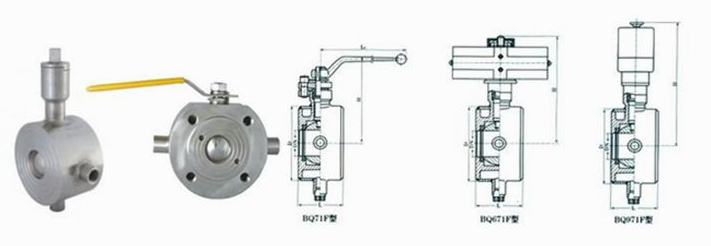

BQ71F对夹式保温球阀结构图纸：

BQ71F对夹式保温球阀
