DJ41Y锻钢低温截止阀

更新时间：2024-11-05 09:30:33

产品名称	DJ41Y锻钢低温截止阀
规格型号	DJ41Y
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	1/2¨～2¨
公称压力	150lb、300lb、1.6MPa、2.5MPa
阀体材质	锻钢、锻不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

DJ41Y锻钢低温截止阀产品概述:

设计与制造标准：

●设计与制造：BS1873　API602　GB12233
●法兰尺寸：ANSIB16.5　JB/T79　GB9113
●压力温度：ANSIB16.34
●结构长度：ANSIB16.10　BS1873　GB12221
●对焊连接尺寸：ANSIB16.25
●检验与实验：API598　GB/T7749

安装尺寸及重量：

ANSI 150Lb
NPS	1/2		3/4		1		11/4		11/2		2
L	108		117		127		-		165		203
L1	92		111		120		-		172		200
H	370		370		410		-		475		545
D0	125		125		160		-		180		200
Wt	7.4		8.8		11.1		-		20.5		23.6
Wt1	7.2		9.5		13.5		-		19.8		29
GB 1.6MPa
DN	10	15	20	25	32	40	50	65	80	100	150	200
L	130	130	150	160	190	200	230	290	310	350	480	600
H	320	325	350	410	420	470	500	550	590	650	820	920
D0	120	120	160	160	160	200	240	240	320	320	360	400
Wt	4	5	10	11	12	20	29	32	46	58	101	190
ANSI 300Lb
NPS	1/2		3/4		1		11/4		11/2		2
L	152		178		203		-		229		267
L1	92		111		120		-		172		200
H	370		370		410		-		475		545
D0	125		125		160		-		180		200
Wt	8.4		9.5		11.8		-		22.1		26
Wt1	7.2		9.5		13.5		-		19.8		29
GB 2.5MPa
DN	10	15	20	25	32	40	50	65	80	100	150	200
L	130	130	150	160	190	200	230	290	310	350	480	600
H	340	345	360	430	440	490	520	570	620	680	850	950
D0	120	120	160	160	160	200	240	280	320	360	400	400
Wt	4	5	10	11	12	21	30	32	50	60	125	194

设计与制造标准：

安装尺寸及重量：

ANSI 300Lb
NPS	1/2		3/4		1		11/4		11/2		2
L	152		178		203		-		229		267
L1	92		111		120		-		172		200
H	370		370		410		-		475		545
D0	125		125		160		-		180		200
Wt	8.4		9.5		11.8		-		22.1		26
Wt1	7.2		9.5		13.5		-		19.8		29
GB 4.0MPa
DN	10	15	20	25	32	40	50	65	80	100	150	200
L	130	130	150	160	190	200	230	290	310	350	480	600
H	340	345	360	430	440	490	520	570	620	680	850	950
D0	120	120	160	160	160	200	240	280	320	360	400	400
Wt	5	6	10	11	12	21	30	32	50	60	134	195
ANSI 600Lb
NPS	1/2		3/4		1		11/4		11/2		2
L	165		190		216		-		241		292
L1	92		111		120		-		172		200
H	370		370		410		-		475		545
D0	125		125		160		-		180		200
Wt	9.4		10.2		13.5		-		24.6		28.8
Wt1	7.2		9.5		13.5		-		19.8		29

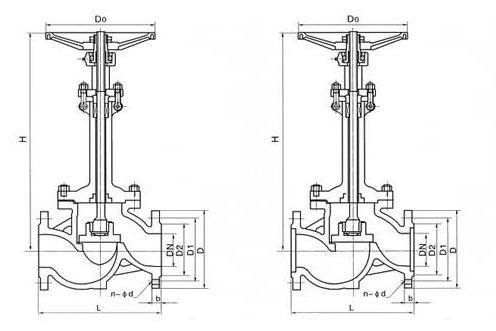

DJ41Y锻钢低温截止阀结构图:

DJ41Y锻钢低温截止阀结构图
