复合式排气阀

更新时间：2024-11-05 09:28:13

产品名称	复合式排气阀
规格型号	CARX
连接方式	法兰,螺纹
结构形式	直通式
驱动方式	手动
公称通径	25mm～200mm
公称压力	1.0MPa、1.6MPa
阀体材质	铸钢、铸铁、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

CARX复合式排气阀产品概述：

CARX复合式排气阀的阀体为椭圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。复合式排气阀一般安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及不泵的使用效率，当管内一旦产生负压时，复合式排气阀可迅速吸入外界空气，以防止管线因负压而损坏。适用介质温度：0~80℃。

工作原理

当管内开始注水时，复合式排气阀阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。

主要参数

型号	试验压力(MPa)		公称通径	连接形式	公称压力DN(MPa)
	壳体实验压力	密封实验压力
CARX-10	1.5	1.1	25-32	内螺纹	1.0
			50-200	法兰	1.6

主要零件材料

零件名称	阀体	阀盖	浮球	杠杆架	杠杆	塞头
材料	球墨铸铁	球墨铸铁	不锈钢	不锈钢	不锈钢	铅青钢

主要外形尺寸：(法兰连接尺寸按BG4216-84标准)

公称通径 DN	尺寸 mm
公称通径 DN	L	L1	H	Z	d
25	280	176	330	-	-
32	280	176	330	-	-
50	360	208	475	4	17.5
65	360	208	475	4	17.5
80	400	244	552	8	17.5
100	465	275	623	8	17.5
150	537	332	686	8	22
200	537	332	868	8/12	22

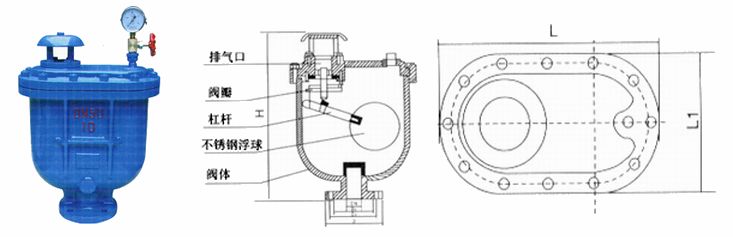

CARX复合式排气阀结构图：
