三片式对焊球阀

更新时间：2024-11-05 09:27:25

产品名称	三片式对焊球阀
规格型号	Q11F
连接方式	内螺纹
结构形式	浮动直通
驱动方式	手动
公称通径	1/4~4
公称压力	1.6～6.4MPa
阀体材质	铸钢、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

三片式对焊球阀产品概述:

三片式对焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式对焊球阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。三片式对焊球阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

应用规范

公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224?ANSIB16?25

主要用途

三片式对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

主要零件材料

序号NO.	零件名称Part name	材质material
序号NO.	零件名称Part name	不锈钢Stainless stee	碳钢Carbon steel
1	阀体Body	不锈钢CF8M	碳钢WCB
2	密封圈Joint ring	聚四氟乙稀PTFE	聚四氟乙稀PTFE
3	阀盖Cap	不锈钢CF8M	碳钢WCB
4	球体Ball	不锈钢SS316	不锈钢SS304
5	阀杆Stem	不锈钢SS316	不锈钢316
6	螺母Nut	不锈钢SS304	不锈钢304
7	垫圈Washer	不锈钢SS304	不锈钢304
8	手柄套Handle cover	塑料Plastic	塑料Plastic
9	手柄Handle	不锈钢SS304	不锈钢304
10	阀杆螺母Stem nut	不锈钢SS304	不锈钢304
11	垫圈Stem washer	不锈钢SS304	不锈钢304
12	填料压盖螺母Gland nut	不锈钢SS304	不锈钢304
13	填料Stem packing	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推垫圈Thrusy washer	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料Joint gasket	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓Bolt	不锈钢SS304	不锈钢SS304

主要尺寸单位：mm

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	900	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350

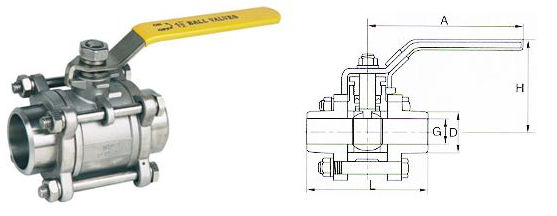

三片式对焊球阀结构图:

三片式对焊球阀结构图

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
