三片式承插焊球阀

更新时间：2024-11-05 09:27:23

产品名称	三片式承插焊球阀
规格型号	Q61F
连接方式	承插焊
结构形式	浮动直通
驱动方式	手动
公称通径	1/4
公称压力	1.6MPa～2.5MPa
阀体材质	铸钢、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

三片式承插焊球阀产品概述:

三片式承插焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

应用规范

公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224?ANSIB16?25

主要用途

内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

主要零件材料

序号NO.	零件名称	材质
序号NO.	零件名称	不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙稀PTFE	聚四氟乙烯
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料Plastic	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推垫圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓Bolt	不锈钢SS304	B8

主要尺寸单位：mm

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	248	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20
重量WT（g）	400	405	640	890	1160	2940	2940	4865	7000	107000	19350

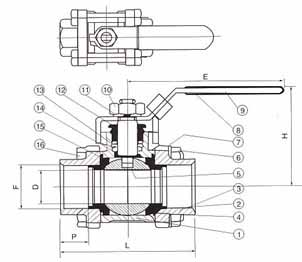

三片式承插焊球阀结构图:

三片式承插焊球阀结构图
