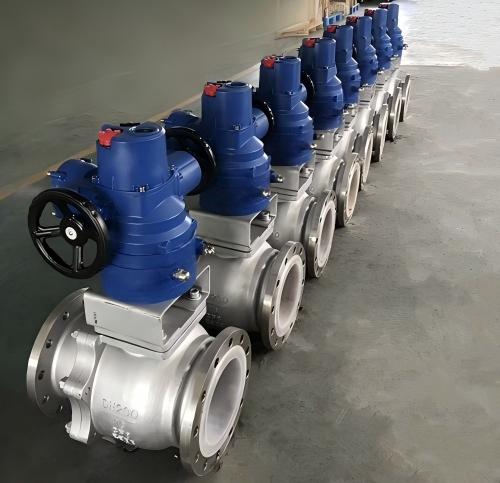

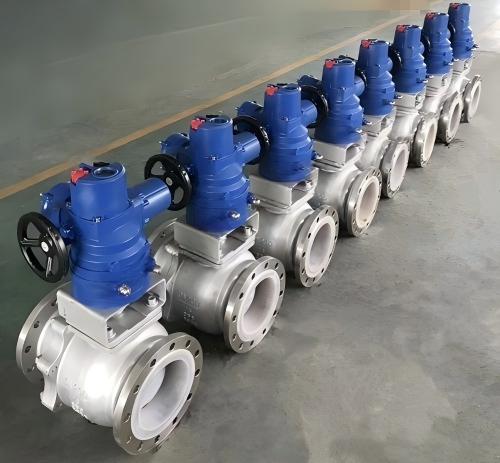

电动不锈钢衬氟球阀Q941F46

更新时间：2026-07-12 12:36:15

产品名称	电动不锈钢衬氟球阀Q941F46
规格型号	Q941F46
连接方式	法兰
结构形式	浮动球
驱动方式	电动
公称通径	DN15-DN200
公称压力	1.6mpa~6.4mpa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Q941F46-16P电动不锈钢衬氟法兰球阀

产品简介：

电动不锈钢衬氟球阀Q941F46-16P防爆电动不锈钢衬氟法兰球阀/电动不锈钢调节型衬氟球阀/电动O型衬氟调节球阀/电动衬氟球阀/电动衬氟法兰球阀/电动耐酸碱球阀/电动耐腐蚀球阀/电动衬F46球阀/电动衬塑球阀/防爆电动衬氟球阀由电动执行机构和不锈钢衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。

特点：

1、耐腐蚀：阀体内腔及里体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。

2、采用软密封阀座，密封性能好。

3、体积小，重量轻，结构简单，安装维修方便。

4、流阻小，流通能力强

主要零部件材料

型式：直通两分式铸造球阀

公称通径： DN15～200mm

公称压力： PN1.0、1.6MPa (ANSI 150Lb)

连接形式：法兰连接 JB/T79-94(ANSI16.5)

材料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46

上阀盖：与阀体起铸造

填料：聚四氟乙烯

介质温度：-20～+150℃

阀芯形式：球型阀芯

流量特性：快开特性

阀座：聚四氟乙烯

材料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46

阀芯转角： 90°

执行机构选配介绍

执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N· M～2000N· M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-150
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
			PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

电动执行器参数：

项目类型	QY-05	QY-10	QY-20	QY-40	QY-60	QY-100	QY-200
输出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
动作范围	0～90°
额定电流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
绝缘电阻	100M/DC500V
电源	AC110/220/380V DC24V
电机功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
选配阀门	15-25	15-65	80-100	100-125	125-150	150-200	200-250
执行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg

所配阀门压力为1.6MPa

外形尺寸

公称通径		标准值						参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-￠d	L1	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-￠14	231	350
20	3/4	140/130	105	75	55	2	16	4-￠14	231	370
25	1	150/1340	115	85	65	2	16	4-￠14	231	375
32	11/4	165	135	100	78	2	18	4-￠18	231	385
40	11/2	180/165	145	110	85	3	18	4-￠18	231	390
50	2	200/203	160	125	100	3	20	4-￠18	231	435
65	21/2	220/222	180	145	120	3	20	4-￠18	261	460
80	3	250/241	195	160	135	3	22	4-￠18	261	465
100	4	280/305	215	180	155	3	24	8-￠18	285	612
125	5	320/356	245	210	185	3	26	8-￠18	285	625
150	6	360/394	280	240	210	3	28	8-￠23	325	700
200	8	457	335	295	265	3	30	8-￠23	325	740

订货说明：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
