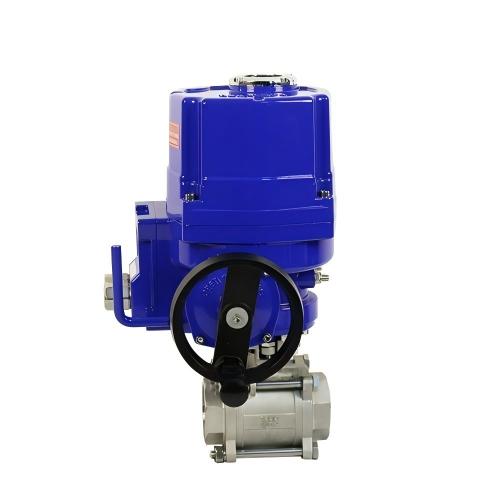

防爆电动不锈钢三片式球阀

更新时间:2026-07-10 12:25:53
产品名称 防爆电动不锈钢三片式球阀
规格型号 Q911F-16P
连接方式 螺纹连接
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN100
公称压力 1.6mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Q911F防爆电动三片式内螺纹球阀

产品简介:

防爆电动不锈钢三片式球阀Q911F-16P防爆电动内螺纹球阀Q911F防爆电动三片式球阀/防爆电动三片式内螺纹球阀Q9E11F防爆电动球阀/防爆电动三片式丝口球阀/防爆电动带手动球阀/防爆电动三片式丝扣球阀/防爆电动软密封球阀/防爆电动开关型三片式球阀/防爆电动调节型三片式球阀/防爆电动丝口球阀阀体铸造采用中国台湾引进的*工艺,结构合理、造型美观;阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带标准ISO支架平台和锁定装置。三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成,其优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出。防爆电动丝口球阀轻工机械体积小空间窄的场合,具有体积小、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀和科研设备、的工业自动控制系统中。

产品特点:

1、防火、防静电设计

2、阀杆防爆出装置

3、阀球上设计有压力平衡孔

4、双层阀杆填料与对压碟型弹片装置

技术参数和性能:

防爆电动执行器构技术参数

Q9E11F防爆电动丝口球阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~100mm

输出力矩

50N·M~1000N·M

公称压力

PN1.6、2.5、4.0、6.4MPa

任选功能

防爆开关型、防爆调节型

阀轴材质

不锈钢

动作范围

0~90°±5°

阀体材质

304/316/316L不锈钢

电 机

全封闭鼠笼式感应电机

球体材质

304/316/316L不锈钢

环境温度

-20℃~70℃

阀座密封

PTFE、PPL、金属密封

手动操作

机械离合机构

温   度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

自锁装置

蜗轮、蜗杆机构提供自锁

适用介质

水、、酸碱类、粘性流体、浆料、强氧化性介质等

防护等级

Exd Ⅱ BT4 IP67

输入信号

0-10,1-5VDC/4-20mA(调节型)

特   点

连线简单,结构紧凑、阻力小、动作稳定

外形尺寸:

公称通径DN

L

L1

H

D

G

额定功率

15

67

258

247

15

1/2″

15W

20

82

258

252

20

3/4″

15W

25

91

258

267

25

1″

15W

32

108

258

292

32

1 1/4″

15W

40

129

258

300

38

1 1/2″

15W

50

148

258

310

50

2″

25W

65

186

338

360

64

2 1/2″

40W

80

206

338

370

78

3″

40W

100

240

368

404

98

4″

90W

订货说明:

1、电源电压:DC24V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型:防爆开关型、防爆调节型

4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。

2:户外使用时给电动执行器外加防护盖子,防止老化。

3:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。

4:请确定输入电压和配线接点是否正确。

5:禁止超负荷使用电动执行器。
