产品展示

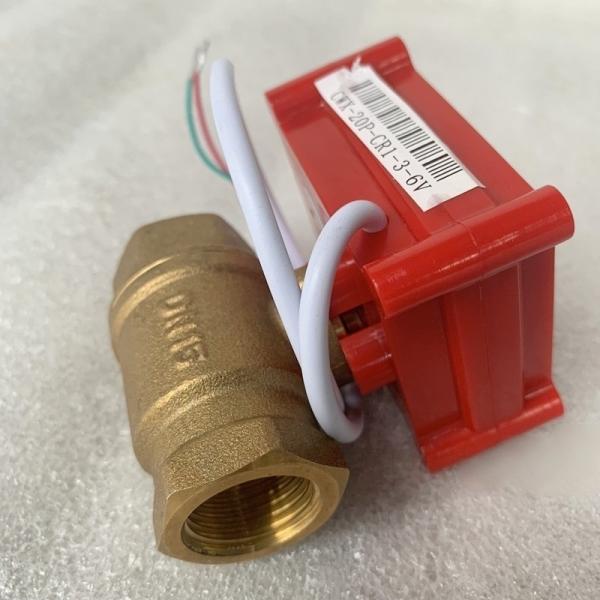

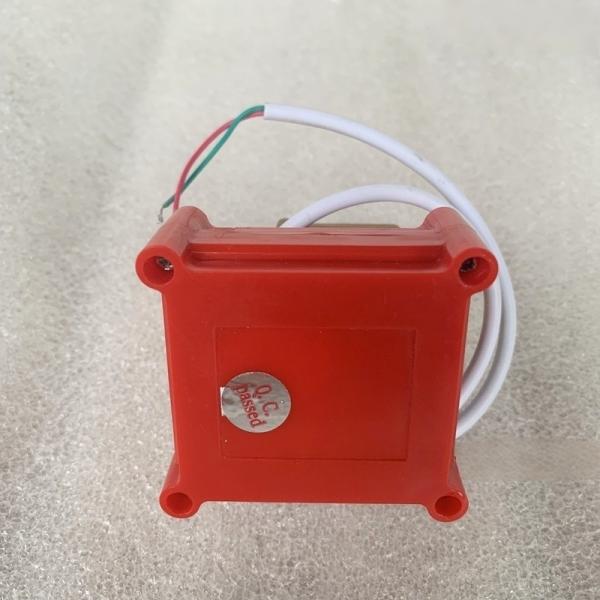

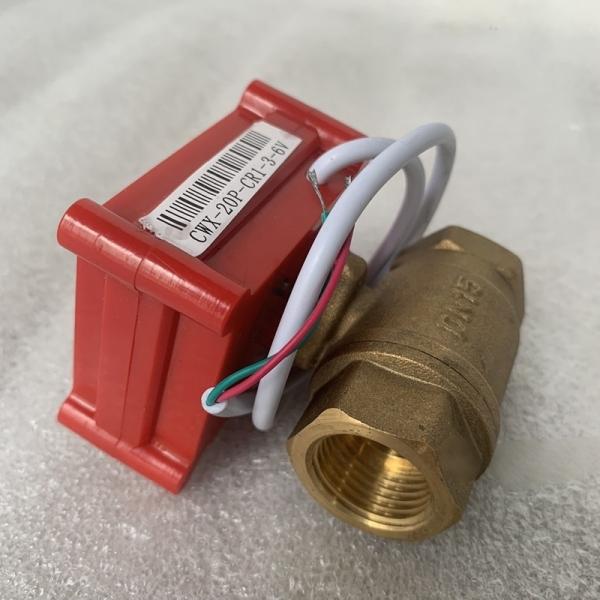

CWX-20P微型电动球阀

更新时间:2026-07-10 12:25:34
产品名称 CWX-20P微型电动球阀
规格型号 CWX-20P
连接方式 内螺纹
结构形式 浮动球
驱动方式 电动
公称通径 DN8-DN50
公称压力 1.0mpa
阀体材质 黄铜
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

CWX-20P微型电动阀

产品简介:

CWX-20P微型电动球阀CWX-20P-1.0B微型电动球阀CWX-20P-1.0A微型电动球阀CWX-20P-1.0D微型电动球阀/CWX-20P精巧型电动阀CWX-20P微型电动三通阀/黄铜三通空调排空阀/太阳能排空阀/微型电动阀门/风机盘管电动两通阀/中央空调电动两通阀的阀门采用球悬浮技术,不会出现因热胀冷缩而引起的阀门打不开及漏水现象。采用全金属齿轮减速机构;输出力矩大,特别结垢多的管道系统;体积小,结构紧凑,外型小巧、多种装配方式;技术防垢阀体设计,可以延缓结垢时间;密封性能好,密封等级IP65。

产品特点:

1、外观精巧,结构紧凑,电压种类可多选和装配方式多样化。

2、全粉末冶金齿轮的减速机构,耐用,输出力矩大,结垢多的管道系统。

3、防垢阀体设计,可以延缓结垢时间,是外置式排空阀门配套产品的选择。

4、排空阀外坑采用超声波焊接工艺,密封性能好,防护等级IP65。


适用范围:

1、太阳排空作用,冬天防止水管冻裂

2、洗衣机排水,水表前置阀门

3、不同流向疏水控制阀用在多种领域

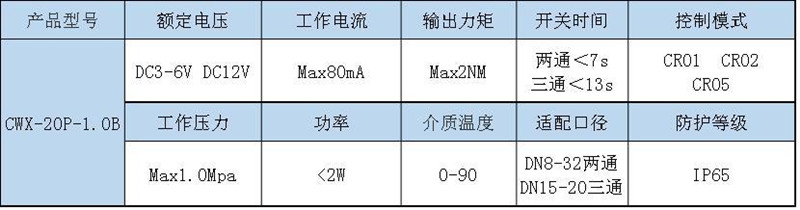

技术参数:

产品型号
额定电压
工作电流
输出力矩
开关时间
控制模式
CWX-20P-1.0A
DC3-6V
DC12V
Max80mA
Max2NM
两通<7s
三通L型<13s
三通T型<9s
CR01
CR02
CR05

技术参数:

工作压力
功率
介质温度
适配口径
防护等级
特殊功能
Max1.0Mpa
<2W
0-90℃
DN8-25两通
DN15-20三通
IP65
可非标定制

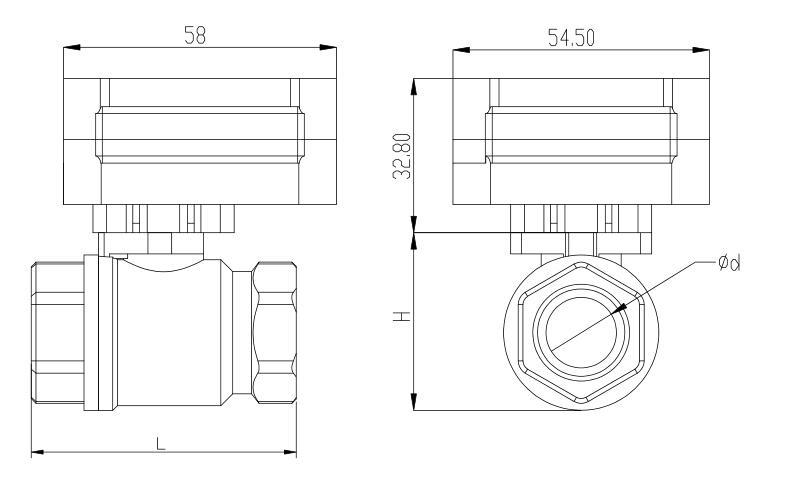

外形尺寸图:


主要外形尺寸:

黄铜材质
接口方式
口径
d
L
H
W
双内
DN8
8
46
31
0.232
DN10
8
46
31
0.231
DN15
15
57
38
0.308
DN20
15
66
38
0.389
DN25
20
72
47
0.478
立式       三通
DN15
12
63
49
0.31
DN20
15
66
53
0.367
内外
DN15
15
63
38
0.307
DN20
15
66
38
0.337
DN32
20
76
50
0.569
双外
DN15
15
68
38
0.299

主要部件:

阀体
密封件
阀座材质
阀球材质
黄铜/铜镀镍
硅胶/丁氰/三元乙丙橡胶
聚四氟乙烯
铜镀铬

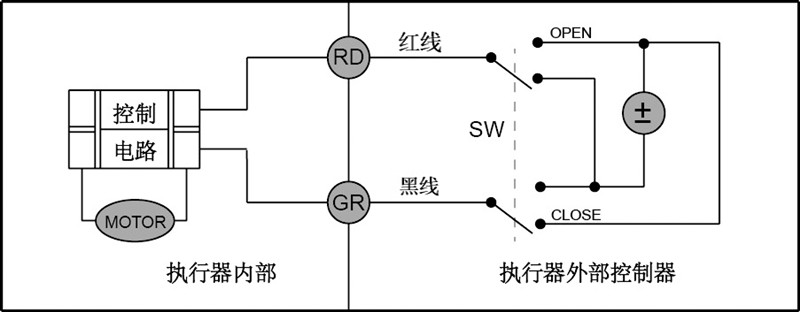

CR01(颠倒正负极模式)配线图:


电压:DC3-6V/12V

1、SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;

2、SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。

备注:SW为双联开关

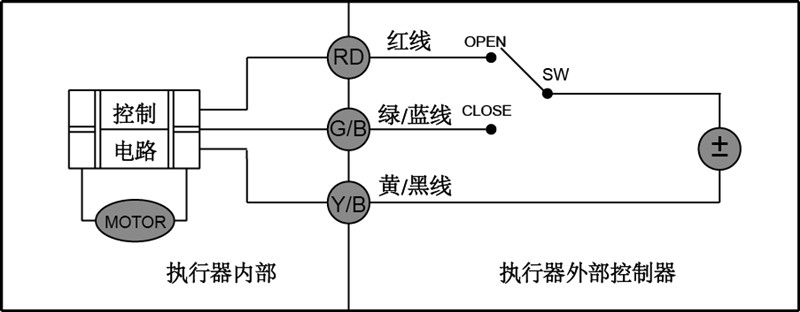

CR02(三线两控模式)配线图:


电压:DC3-6V/12V

1、SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;

2、SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。

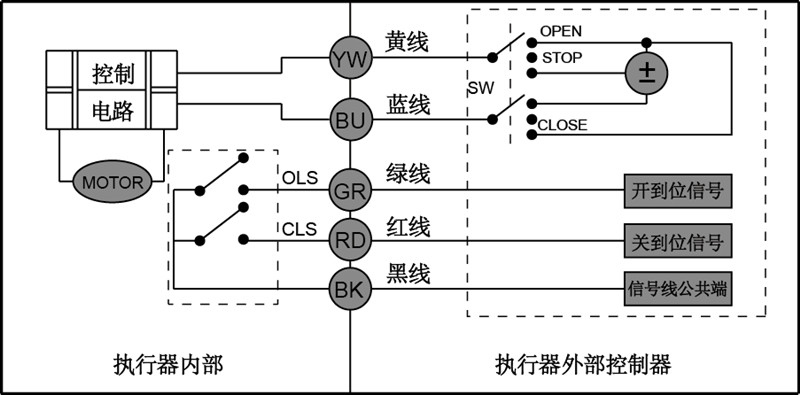

CR05(五线带信号反馈模式)配线图:


电压:DC3-6V/12V

1、SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS控制,控制器检测到OLS,将SW连向STOP,阀门停止动作,保持在开到位状态;

2、SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS控制,控制器检测到CLS,将SW连向STOP,阀门停止动作,保持在关到位状态.

执行器动作为回转型(正反转)
