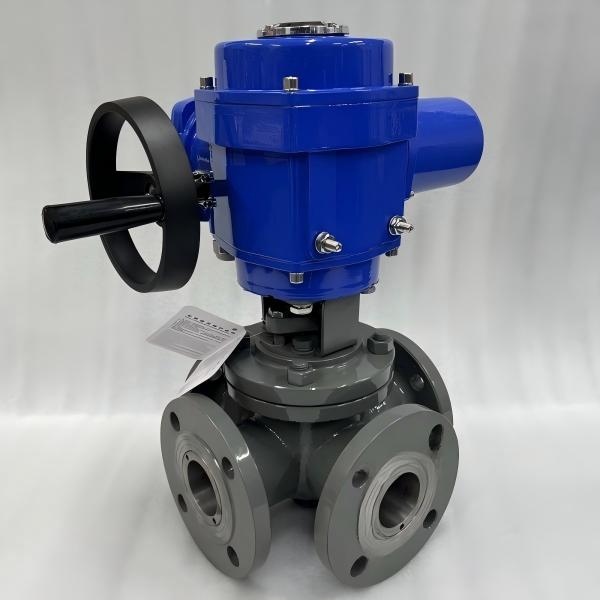

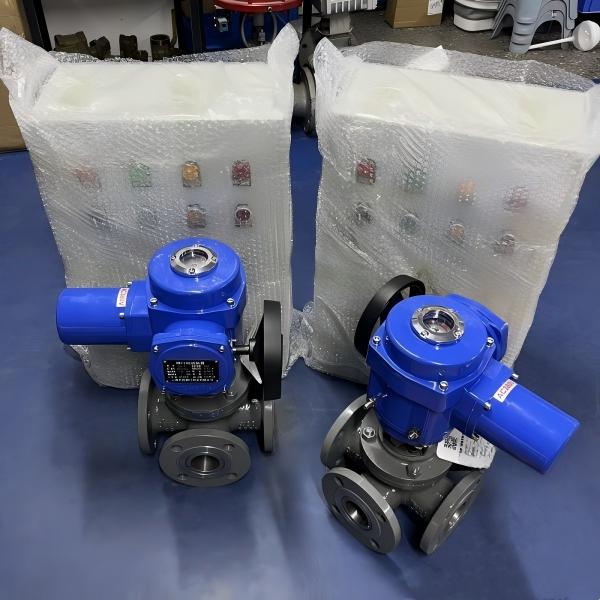

双向供水旋转阀电动切换阀Q946F

更新时间:2026-06-25 11:02:35
产品名称 双向供水旋转阀电动切换阀Q946F
规格型号 Q946F
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN50-DN600
公称压力 1.6mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

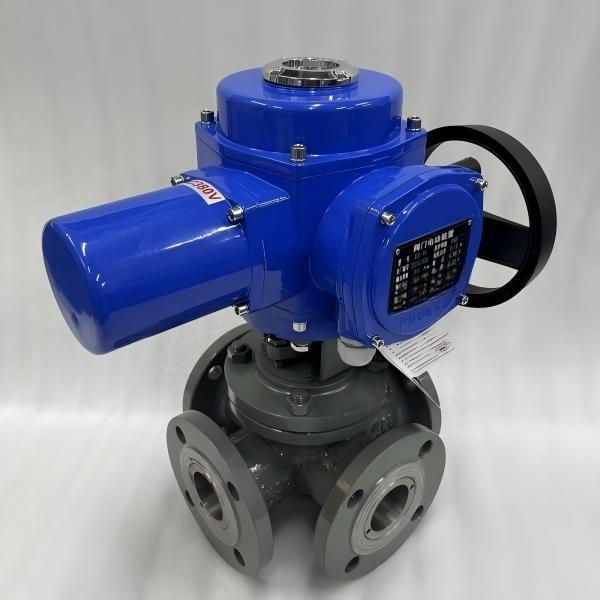

Q946F电动四通切换球阀

产品简介:

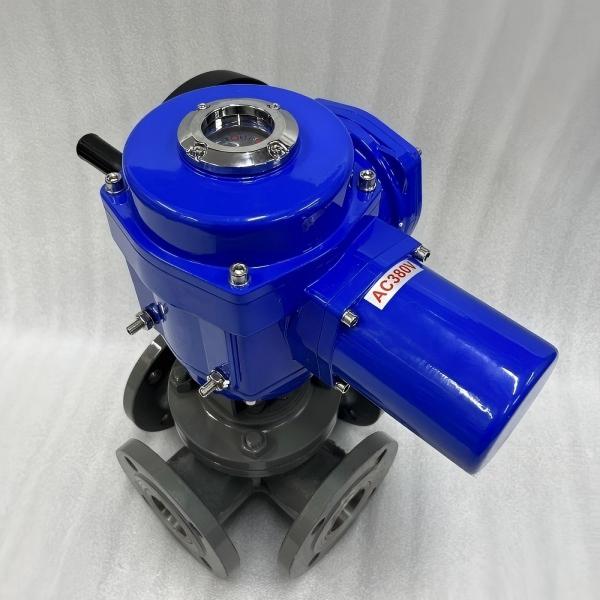

电动切换阀Q946F

工作原理:

正向供水时1,4开启,2,3关闭,反向供水时2,3开启,1,4关闭。采用双向供水旋转阀,一个阀便能实现正、反供水的切换,电动执行机构带动四通球阀阀芯旋转,每转90度角,供水方式切换一次。电动执行机构本身带有手动装置,在非常情况时,可用手动方式转动球阀,确保运行。

技术参数:

阀体及内件:

阀体形式

四通铸造阀体

公称通径

DN50~600mm

公称压力

PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K

法兰标准

JB/T79.2-1994、 ASME/ANSI B165

连接形式

法兰式

压盖型式

压盖压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

设计和制造

GB/T12237-1989; APl608

检验和试验

GB/T13927-1992; APl 598

执行机构:

执行器

电动执行器

主要技术参数

电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC

防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

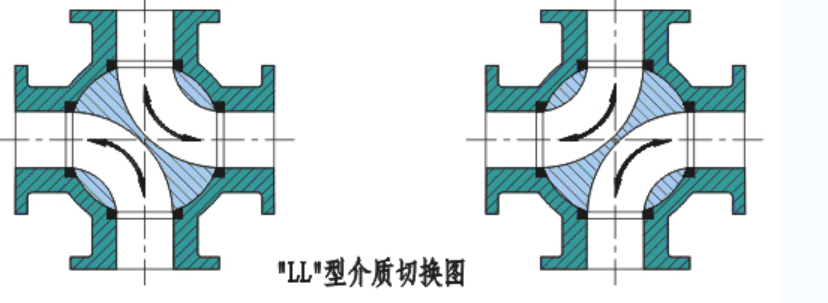

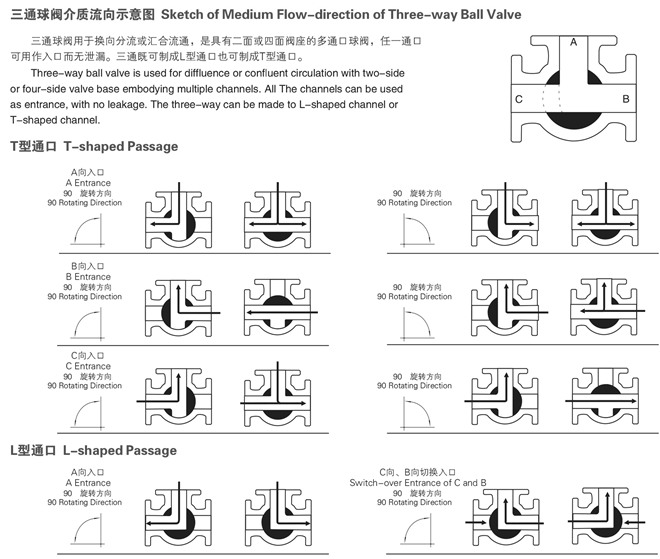

流向原理图:



如图:“LL’’型四通球阀只需操作板手或执行器将球体转动90°,同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。


主要外形及连接尺寸:

公称压力PN

公称通径DN

尺寸(mm)

L

L0

D

D1

D2

b

z-φd

H1

A

1.6MPa

50

260

130

165

125

100

16

4-ф18

205

根据配置
执行机构
大小而定

65

320

160

185

145

120

18

4-ф18

245

80

320

160

200

160

135

20

8-ф18

305

100

370

185

220

180

155

20

8-ф18

340

125

510

255

250

210

185

22

8-ф18

425

150

510

255

285

240

2’0

24

8-ф23

450

200

580

290

340

295

265

26

12-ф23

480

250

670

335

405

355

320

30

12-ф25

530

300

760

380

460

410

375

30

12-ф25

585

350

850

425

520

470

435

34

16-ф25

625

400

980

490

580

525

485

36

16-ф30

670

450

1080

540

640

585

545

40

20-ф30

705

500

1220

610

715

650

608

44

20-ф34

765

600

1360

680

840

770

718

48

20-ф41

840
