| 产品名称 | Q944F防爆电动三通法兰球阀Q945F |
| 规格型号 | Q945F,Q944F |
| 连接方式 | 法兰 |
| 结构形式 | 浮动球 |
| 驱动方式 | 电动 |
| 公称通径 | DN15-DN200 |
| 公称压力 | 1.6mpa~6.4mpa |
| 阀体材质 | 铸钢,不锈钢 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |

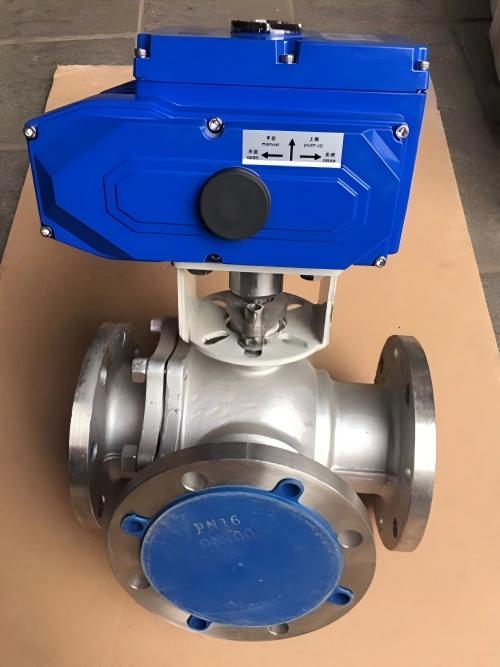

Q944F/Q945F防爆电动T型/L型三通球阀
产品简介:
Q944F防爆电动三通法兰球阀Q945F电动三通球阀/Q944F防爆电动L型三通球阀/Q945F防爆电动T型三通球阀/防爆电动不锈钢三通球阀/Q9E44F防爆电动三通球阀Q9E45F可分为L形和T形。防爆电动L形三通球阀Q9E44F用于介质流向的切换,能使相互垂直的两个通道连接;防爆电动T形三通球阀Q9E45F用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。电动三通球阀般采用两阀座结构,亦可根据用户要求采用四阀座结构。

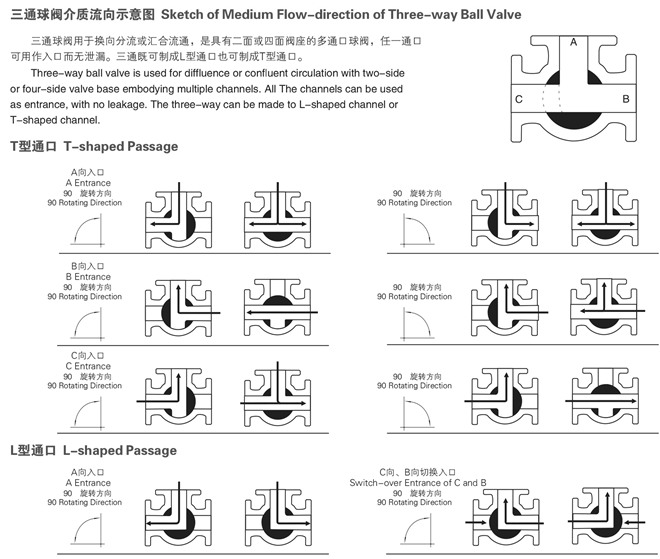

流向示意图

技术参数和性能
防爆电动执行器技术参数 | Q944/5F电动防爆三通球阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15~200mm |
输出力矩 | 80N·M~3000N·M | 公称压力 | PN1.6 |
任选功能 | 防爆开关型、防爆调节型 | 阀轴材质 | 不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
电 机 | 全封闭鼠笼式感应电机 | 球体材质 | 304/316/316L不锈钢 |
环境温度 | -20℃~70℃ | 阀座密封 | PTFE、PPL、金属密封 |
手动操作 | 机械离合机构 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
自锁装置 | 蜗轮、蜗杆机构提供自锁 | 适用介质 | 水、、酸碱类、粘性流体、浆料、强氧化性介质等 |
防护等级 | Exd Ⅱ BT4 IP67 | ||
输入信号 | 0-10,1-5VDC/4-20mA(调节型) | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |
外形尺寸
公称通径DN | L | L1 | H | D | D1 | 额定功率 |
15 | 150 | 258 | 277 | 95 | 65 | 15W |
20 | 160 | 258 | 282 | 105 | 75 | 15W |
25 | 180 | 258 | 295 | 115 | 86 | 15W |
32 | 200 | 258 | 302 | 140 | 100 | 15W |
40 | 220 | 258 | 310 | 150 | 110 | 15W |
50 | 240 | 258 | 319 | 165 | 125 | 15W |
65 | 260 | 338 | 381 | 185 | 145 | 40W |
80 | 280 | 338 | 391 | 200 | 160 | 40W |
100 | 320 | 368 | 452 | 215/230 | 180/190 | 90W |
125 | 380 | 368 | 500 | 245/270 | 210/220 | 90W |
150 | 440 | 368 | 519 | 280/300 | 240/250 | 90W |
200 | 550 | 410 | 595 | 335/360 | 295/310 | 180W |
订货说明
1、电源电压:DC24V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:防爆开关型、防爆调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
注意事项:
1:请务必接对电源相序,以免阀门或执行器损坏。
2:户外使用时给电动执行器外加防护盖子,防止老化。
3:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
4:请确定输入电压和配线接点是否正确。
5:禁止超负荷使用电动执行器
