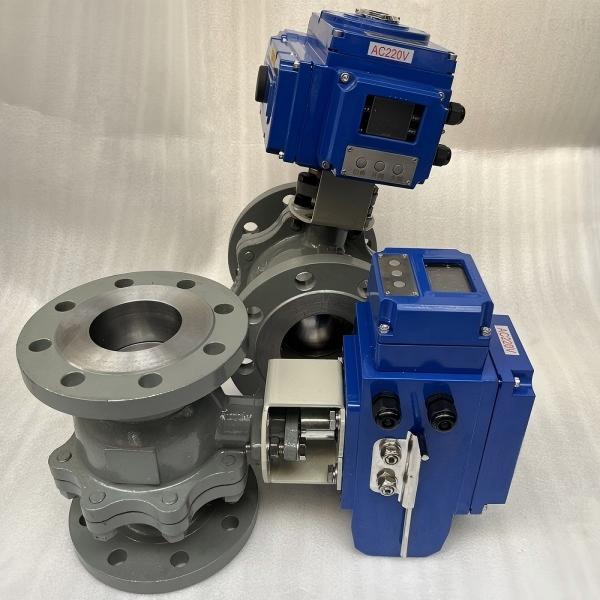

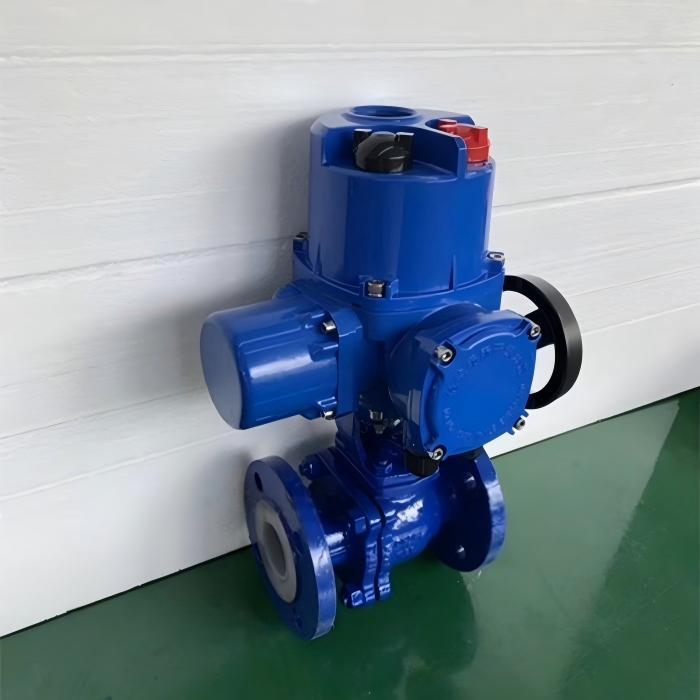

智能一体化电动衬氟球阀Q941F46

更新时间:2026-06-23 12:07:44
产品名称 智能一体化电动衬氟球阀Q941F46
规格型号 Q941F46
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN200
公称压力 1.6mpa
阀体材质 钢衬F46、304衬F46等
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Q941F46电动O型衬氟调节球阀

产品简介:

智能一体化电动衬氟球阀Q941F46智能调节型电动衬氟球阀/电动调节型衬氟球阀/电动O型衬氟调节球阀/电动衬氟球阀/电动衬氟法兰球阀/电动耐酸碱球阀/电动耐腐蚀球阀/电动衬F46球阀/电动衬塑球阀/防爆电动衬氟球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)或PTFE,故具有可靠的耐腐蚀性和密封性,对酸、碱等强腐蚀性介质均能很好地应用。衬氟球阀各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、qing氟酸、磷酸、Cl?、强碱、王水等具有强腐蚀性的介质。广泛、染化、农药、制酸制碱,是目前防腐阀门设备理想的选择之一。

产品特点

1、电动衬氟球阀适用做调节流量的阀,具有精确的流量特性。

2、电动衬氟球阀带有固体物质的苛刻介质(PTFE密封不适用)。

3、中轴密封是活动的压块,方便密封的检修。

4、电动衬氟球阀连接端无外漏结构设计。

技术参数和性能

电动执行器技术参数

Q941F46衬氟电动球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~200mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

钢衬F46/F3/F4等

动作范围

0~90°±5°

阀体材质

钢衬F46等、304衬F46等

动作时间

15秒/30秒/60秒

球体材质

钢衬F46、F3、F4等

环境温度

-30°~60°

阀座密封

FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO

手动操作

附带手柄操作

温   度

50℃~180℃

限   位

电气、机械二重限位

适用介质

硝酸类、醋酸类、碱类、强氧化性介质等

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

输入信号

0-10,1-5VDC/4-20mA(智能型)

特   点

耐酸碱,密封性能好、阻力小、动作稳定

外形尺寸

公称通径DN

L

L1

W

H

D

D1

额定功率

额定电流

15

130

119

110

256

95

65

15W

0.1A

20

140

119

110

260

105

75

15W

0.1A

25

150

155

132

266

115

86

15W

0.2A

32

165

155

132

270

136

100

15W

0.2A

40

180

208

165

312

146

110

25W

0.5A

50

200

208

165

325

160

125

25W

0.5A

65

220

208

165

336

180

145

25W

0.5A

80

250

256

211

365

195

160

50W

0.8A

100

280

256

211

400

215

180

90W

1.0A

125

320

256

211

420

245

210

90W

1.0A

150

360

288

235

440

280

240

120W

1.2A

200

400

288

235

470

33

295

150W

1.2A

订货说明

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。

2:通电时禁止手动操作。

3:户外使用时给电动执行器外加防护盖子,防止老化。

4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。

5:请不要安装在易爆气体周围,如需防爆订货时请说明。

6:请确定输入电压和配线接点是否正确。

7:禁止超负荷使用电动执行器。
