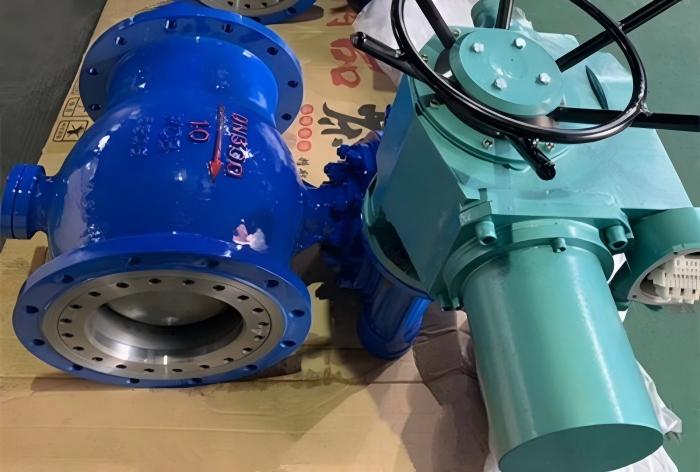

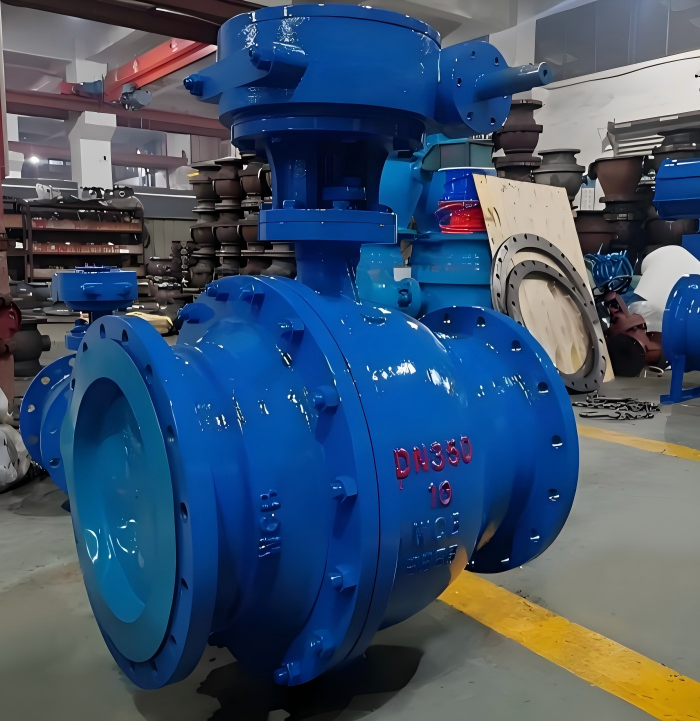

Q947MF钢铁厂电动卸灰球阀

更新时间：2026-06-23 12:06:53

产品名称	Q947MF钢铁厂电动卸灰球阀
规格型号	Q947MF
连接方式	法兰
结构形式	固定球
驱动方式	电动
公称通径	DN200-DN600
公称压力	0.25mpa-1.0mpa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Q947MF钢铁厂电动耐磨卸灰球阀

产品简介：

钢铁厂电动卸灰球阀Q947MF钢铁厂电动耐磨卸灰球阀/MQ947AF电动喷煤粉球阀/炼钢厂电动卸灰球阀/炼铁厂电动耐磨卸灰球阀/电动下煤阀/电动输煤阀/高炉煤粉喷吹电动球阀/不锈钢电动卸灰球阀又可称为喷煤粉球阀，采用驱动法兰连接固定球设计，是款于控制粉尘、粉末、石灰等介质的产品，特别高炉煤粉喷吹、空气管路等系统。阀座带磨损自动补偿装置，能够保证阀门的密封效果，优质材质制造的密封圈，具有高温、耐磨、使用寿命长等优点，广泛的应用在、煤矿、冶金。

电动卸灰球阀又叫下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀，驱动方式：电动，公称压力PN6-PN16，公称通径DN200~DN600，固定式，法兰连接，碳钢材质，密封材料PTFE+金属硬密封，高炉煤气灰，水泥等小粒度的粉状介质；适用温度≤250℃。用于冶金、建材、排灰、卸灰管道，采用进口密封式结构、运转灵活、不积灰、密封性能可靠。

用途：

电动卸灰球阀常用于、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷路等工况。

结构原理：

电动卸灰球阀采用单向密封和进口缩孔式结构，特别煤粉喷吹的气固二项介质中，不会积灰卡住。密封圈、密封座、球体对零件采用专门材料和特殊工艺处理、耐磨损、寿命长。密封圈装有自动磨损补偿装置，不会因使用段时间后的磨损产生泄漏。采用双阀杆固定式圆球，可长期保持开启和关闭的位置精度。开启和关闭扭矩小，灵活轻便。执行机构有手动、气动、液动、电动等，可远距离集中控制或计算机程制。本阀安装时介质流向符合阀体睛箭头的指向。该阀主要高炉煤粉喷吹系统的下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。

特点

1、球面进行硬化处理，提高球面的抗耐磨性。

2、采用单阀座设计，在阀体中腔不形成独立空间，排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。

3，密封自动补偿：金属阀座尾端设有弹簧，当密封面磨损时，在弹簧作用下阀门继续保持良好密封。

4．工作稳定：球体设置上下轴套支撑，受压后不会产生相对位移。

参数表：

公称压力	1.6MPa	2.5MPa	4.0MPa
强度试验压力	2.4MPa	3.75MPa	6.4MPa
密封试验压力	1.8MPa	2.75MPa	4.4MPa

材质表：

序号	零件名称	材料
序号	零件名称	Q947MF-C	Q947MF-P	Q947MF-R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	球板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	密封圈	增强聚四氟乙烯、对位聚苯
5	填料	聚四氟乙烯、柔性石墨
适用介质		石灰、煤粉末、煤灰	硝酸类	醋酸类
适用温度		-28℃～300℃

规格尺寸：

公称压力 PN(MPa)	公称通径DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径DN(mm)	D	D1	D2	D3	L	L1	L2	L3	L4	H	H1	b	f	n-do
0.25-1.0	200	320	280	255	424	500	225	274	216	185	780	270	22	3	8-18
	250	375	335	300	535	600	300	476	400	381	898	330	24	3	12-18
	300	440	395	362	646	700	322	476	400	381	987	374	24	3	12-22
	350	480	445	412	646	800	400	476	400	381	1078	414	26	3	12-22
	400	540	495	462	780	900	450	476	400	381	1230	431	28	3	16-22
	500	640	600	568	960	1000	500	476	400	381	1470	515	30	3	20-22
	600	755	705	670	1040	1067	550	476	400	381	1560	595	30	3	20-26
1.6	200	335	295	265	424	500	225	578	458	348	710	270	30	3	12-22
	250	405	355	320	535	600	300	578	458	348	820	330	32	3	12-26
	300	460	410	375	646	700	322	578	458	348	920	374	34	5	12-26
	350	520	470	435	646	800	400	578	458	348	1020	414	38	5	16-26
	400	580	525	485	780	900	450	578	458	348	1060	431	40	5	16-30
	450	640	585	548	860	900	450	578	458	348	1140	475	40	5	20-30
	500	715	650	608	960	1000	500	668	545	448	1220	515	46	5	20-33
	600	840	770	718	1040	1067	550	668	545	448	1310	595	54	5	20-36
