Q941F智能体化防爆电动球阀

产品简介：

智能一体化防爆电动不锈钢球阀Q941F智能型防爆电动球阀/智能体化防爆电动球阀/智能调节型防爆电动球阀/防爆电动法兰球阀/防爆电动不锈钢球阀/防爆电动带手动球阀/防爆电动铸钢球阀/防爆电动碳钢球阀/防爆电动开关型球阀/防爆电动调节型球阀两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。调节型电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。防爆调节型电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，是工业管道系统中的种重要的阀类。球阀的关闭件是个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。电动调节球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

特点：

（1）两位切断、调节的场合。

（2）可实现对造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

（3）密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。

（4）电动调节球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。

（5）流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

（6）采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及380VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。

适用范围：

防爆调节型电动球阀在用途方面有了很大的提高和改善，、装备、钢铁冶金、船舶工业、楼字自控、自动控制、工业窑炉、工程建设中。

技术参数：

公 称 通 径：DN15-300mm

连 接 方 式：法兰

执行器选配：防爆调节型，智能防爆调节型

控 制 方 式：调节型

公 称 压 力：PN16、25、40、64bar（如需更高压力订货时注明）

电 源 电 压：AC220V、AC380V、DC24V（其它特制）

介 质 温 度：W1:-40-180℃、   W2:-40 - 300℃

                    W3:-30 - 425℃、 W4:-40 -425℃

环 境 温 度：标准型：-20 - 80℃

防 护 等 级：IP55、IP65、IP67

阀 体 材 质：碳钢(C)、不锈钢(P4、P6)

密 封 材 质：聚四氟乙烯(F)、对位聚苯(PPL)

                   金属硬密封(H)、砸质合金(Y)

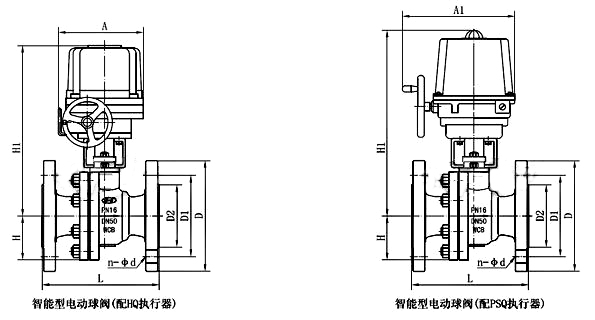

结构图及尺寸：

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构型号而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
