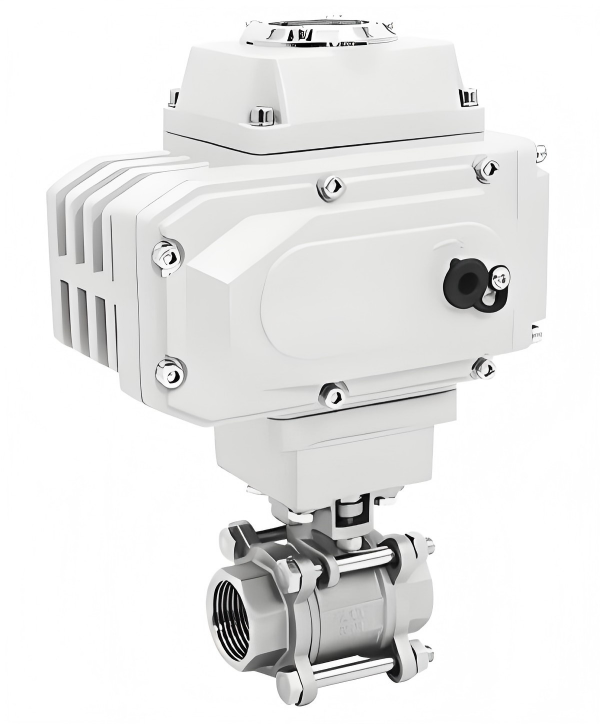

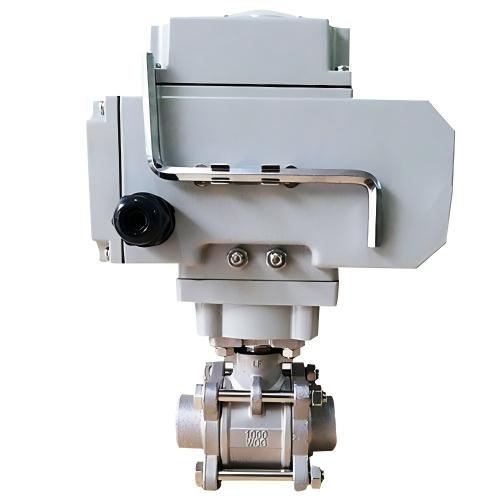

电动三片式焊接球阀Q961F

更新时间:2026-06-18 17:07:46
产品名称 电动三片式焊接球阀Q961F
规格型号 Q961F
连接方式 焊接式
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN100
公称压力 1.0mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Q961F电动三片式对焊球阀

产品简介:

电动三片式焊接球阀Q961F电动三片式对焊球阀/电动三片式承插焊球阀/电动不锈钢三片式对焊球阀/电动不锈钢三片式焊接球阀/整体型电动防爆三片式焊接球阀/防爆电动三片式对焊球阀由左右阀壳和中间阀体三部分组装而成,由四根较长的螺栓横穿三段阀壳,从两端紧紧夹住中间阀体。电动三片式球阀的优点就是特别容易拆卸,当阀门出现故障或需要维修时,不用拆卸管路的螺纹,可直接将四根螺栓拿下,便能将阀体的中间部分取出。既减少了发生故障的机率,又提高了作业效率,特别机械体积小空间狭窄的工况当中。

工作原理:

三片式电动球阀的密封性能可靠,且承受的压力较高,它的动作原理是通过电动执行装置的电源电压,带动阀芯做90度的旋转从而达到对介质的开启与截断,可设计为对介质进行二位开关控制,也能实现对管道中介质流量、压力、温度等参数进行比例调节。

标准规范:

测试检验:API598,EN12266

螺纹接端:ASME B1.20,BS21 DIN2999/259,BSP ISO7/1,ISO228/1 JIS B 0203

对焊接端:ASME B16025

套焊接端:ASME B16.11

法兰接端:ASME B16.5 DIN2542~2545 JIS B2238

技术参数:

公称通径

DN15~DN100(mm)

公称压力

PN1.0、1.6、2.5、6.4MPa

连接形式

焊接式

驱动方式

电源驱动(可防爆,可带手动装置)

电源电压

AC220V、AC380V(其他定制DC24等)

动作范围

0~90°

结构形式

三片式球阀

阀体材质

碳钢、不锈钢304、316、316L

信号反馈

有源信号、S无源信号

动作时间

30S-60S(可定制快开)

适用温度

-29~180°C(增强四氟乙烯)、-29~300°C(对位聚苯)

适用介质

液体、油、空气和腐蚀性介质等

控制方式

开关型(开关两位模式)、智能调节(4~20mA模拟量信号控制)

电动片式球阀分类与区别:

电动片式球阀是体式的,由个塞头将球体固定,如此方便了它的维修,可用于要求快开快闭的工况中。

电动二片式球阀为两部分组成,由两片阀体夹住球体而固定起来,维修相对比较复杂,中间螺丝的松紧度关系到是否会漏气。

电动三片式球阀跟二片式球阀类似,由左右端盖,还有中间阀体组成,再由两边带颈法兰夹住,其压力比其他两种承受的压力要高些。


本页URL,复制给好友:
订货流程:
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
