产品展示

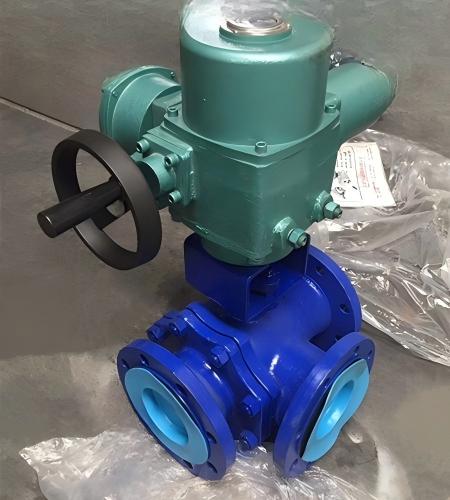

电动L型三通法兰球阀Q944F

更新时间:2026-06-17 15:47:44
产品名称 电动L型三通法兰球阀Q944F
规格型号 Q944F,Q945F
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN150
公称压力 1.6mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

产品简介:

电动L型三通法兰球阀Q944F电动三通球阀/Q944F电动三通球阀Q945F/Q944F电动L型三通球阀/Q945F电动T型三通球阀/电动不锈钢三通球阀/防爆电动三通球阀由L型三通球阀和角行程电动执行机构或防爆型电动执行机构组成,用于分流或合流,其标准球芯L型双口孔道,改变球芯与管道的相对角度,可以对直支管道流体实现不同的组合控制,常用于介质流向的切换,能使相互垂直的两个通道连接。

Q944F电动三通球阀Q944H采用两阀座密封,具有结构紧凑、外型美观、密封性能好,气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

三通球阀可分为L形和T形,电动L形三通球阀Q944F用于介质流向的切换,能使相互垂直的两个通道连接;电动T形三通球阀Q945F用于介质分流、合流及流向切换,T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀般采用两阀座结构,亦可根据用户要求采用四阀座结构。广泛供水、石化、冶金、矿山、、能源、造纸、、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

产品特点:

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

3、阀多用:任通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。

4,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

主要零部件材料表:

序号

零件名称

材质名称(常规配置)

Q944F/H-C

Q944F/H-P

Q944F/H-R

Q944F/H-RL

1

阀体

WCB

CF8(304)

CF8M(316)

CF3M(316L)

2

球体

WCB+ENP

CF8(304)

CF8M(316)

CF3M(316L)

3

密封圈

PTFE、PPL、柔性石墨

4

阀座/密封面

PTFE、PPL、柔性石墨

5

填料

柔性石墨/PPL/PTFE

6

阀杆

2Cr13

304

316

316L

7

双头螺栓

35CrMoA

304

316

316L

8

螺母

35CrMoA

304

316

316L

9

垫片

PTFE、PPL、柔性石墨

执行器技术参数表:

执行器型号

角行程执行机构;防爆型

主要技术参数

电源电压:220V/50Hz、380V/50Hz;输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65(或IP67);隔爆标志:ExdⅡBT4;手操功能:手柄。

环境温度:-25~+70℃;环境湿度:≤95%

主要外形尺寸表:

公称压力

PN(MPa)

公称通径

DN(mm)

主要尺寸(mm)

L

L1

D

D1

D2

b

z-Φd

1.6

15

130

65

95

65

45

14

4-14

20

150

75

105

75

55/58

14/16

4-14

25

160

80

115

85

65/68

14/16

4-14

32

180

90

135/140

100

78

16

4-18

40

200

100

145/150

110

85/88

16

4-18

50

230

115

160/165

125

100/102

16/18

4-18

65

290

145

180/185

145

120/122

18

4-18

80

310

155

195/200

160

135/138

20

4-18

100

350

175

215/220

180

155/158

20

4-18

125

400

200

245/250

210

185/188

22

4-18

150

480

240

280/285

240

210/212

24/22

8-23/8-22
