电动上装式偏心半球阀DYQ940Y

更新时间:2026-06-17 15:47:34
产品名称 电动上装式偏心半球阀DYQ940Y
规格型号 DYQ940Y
连接方式 法兰
结构形式 偏心半
驱动方式 电动
公称通径 DN40-DN800
公称压力 0.6MPa ~4.0MPa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

产品简介:

电动上装式偏心半球阀DYQ940Y电动顶装式偏心半球阀PQ940H电动偏心半球阀PQ940F电动偏心半法兰球阀PQ940W电动不锈钢偏心半球阀/防爆电动偏心半球阀是由上装式偏心半球阀与电动执行器组合而成,利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,达到良好的密封目的。偏心半球阀的球体和阀座脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。上装式偏心半球阀钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,气等介质。

结构特点:
1. 阀座设外台阶与阀体内台阶相配合的结构,防止了球体与阀座发生卡阻或脱离现象。
2. 利用偏心阀体,偏心球体和阀座,阀杆作旋转运气时,在共同轨迹自动定心,关闭过程中越关越紧,*达到良好密封的目的,所以偏心半球阀密性能安全可靠;阀门启闭时,球体与阀座*脱开,消除了密封副的磨损,克服了传统球阀阀座与球体密封面始终磨损的问题。
3. 非金属弹性材料被嵌于金属座中,阀座金属密封面受到良好的保护。
4. 半球切口的球体与阀座之间有剪切作用,特含纤维,微小固体颗粒,浆等介质。
5. 全开时流通能力大,压力损失小,且介质不会沉积在阀体中腔内。
6. 本产品具有精确的调节和可靠定位功能,流量特性为近似百分比,可调范围大,最大调比为100:1。


执行标准:
设计制造:GB12237-89
法兰连接:GB/T17241.6998、GB/T9115(钢制)
结构长度:GB12221-89
压力试验:GB/T13927的规定
性能参数:
公称压力(Mpa)
0.6
1.0
1.6
2.5
4.0
公称通经(mm)
40-600
40-600
40-600
40-600
40-600
密封试验压力(Mpa)
0.66
1.1
1.76
2.75
4.4
壳体试验压力(Mpa)
0.9
1.5
2.4
3.75
6.0
适用温度(℃)
-29~300、-29~425、-29~540
适用介质
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式
手动、电动、气动
连接形式
法兰连接、对夹连接
安装方式
立式安装、卧式安装

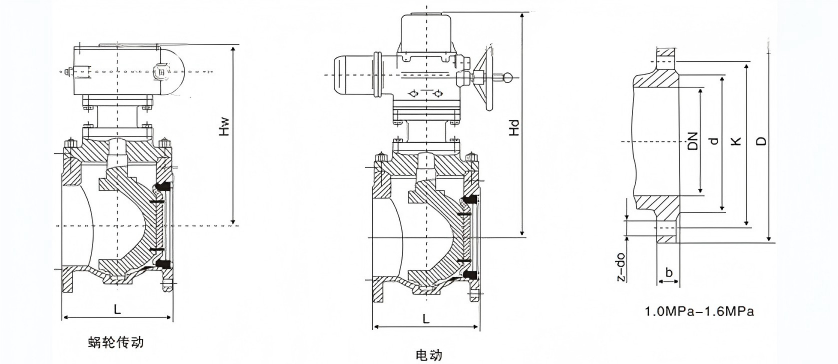

外形结构图:



主要连接尺寸1.6MPa:
公称压力 PN
公称通径 DN
尺寸[mm]
L
D
D1
D2
b
Z-Φd
Ws
Hs
Hw
Hd
1.6Mpa
50
124
165
125
100
16
4-Φ18
230
164
260
310
65
145
185
145
120
18
4-Φ18
250
180
275
330
80
165
200
160
135
20
8-Φ18
300
200
300
360
100
194
220
180
155
20
8-Φ18
320
235
335
390
125
210
250
210
185
22
8-Φ18
400
260
355
405
150
229
285
240
210
24
8-Φ23
500
280
375
440
200
243
340
295
265
26
12-Φ23
800
320
410
470
250
297
405
355
320
30
12-Φ25
1000
355
485
550
300
338
460
410
375
30
12-Φ25
1200
400
530
595
350
400
520
470
435
34
16-Φ25


580
650
400
420
580
525
485
36
16-Φ30


650
730
450
502
640
585
545
40
20-Φ30


710
790
500
533
715
650
608
44
20-Φ34


760
840
600
800
840
770
718
48
20-Φ41


870
960
700
900
910
840
788
50
24-Φ41


910
1080
800
1000
1025
950
898
52
24-Φ41


935
1125
