电动固定式硬密封球阀Q947H

更新时间：2026-06-17 15:47:41

产品名称	电动固定式硬密封球阀Q947H
规格型号	Q947H
连接方式	法兰
结构形式	固定球
驱动方式	电动
公称通径	DN50-DN700
公称压力	1.6mpa~6.4mpa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

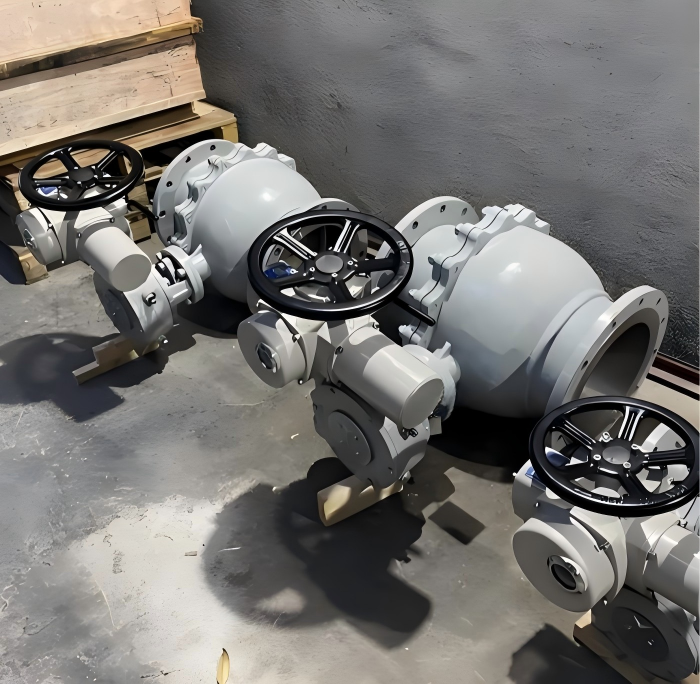

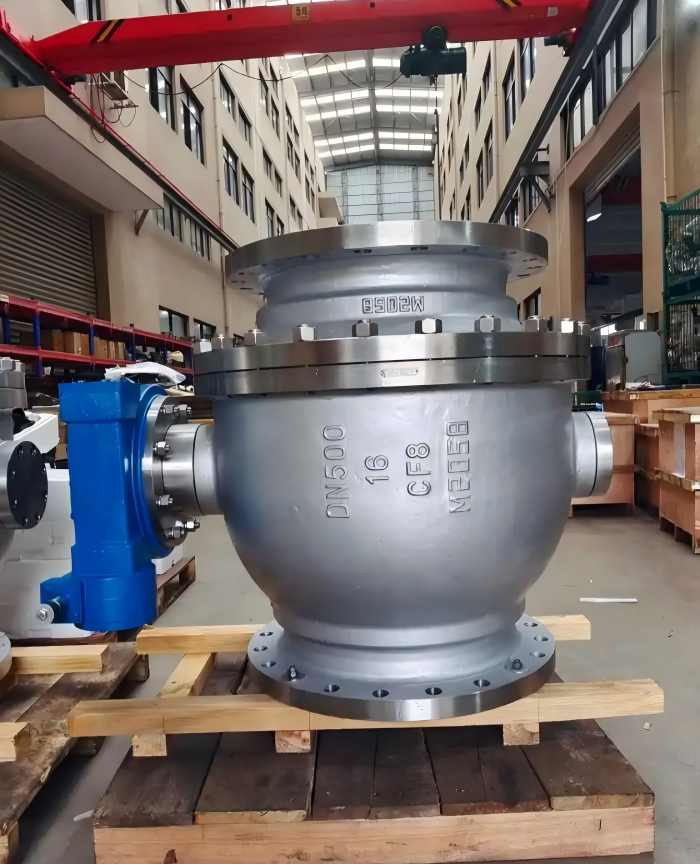

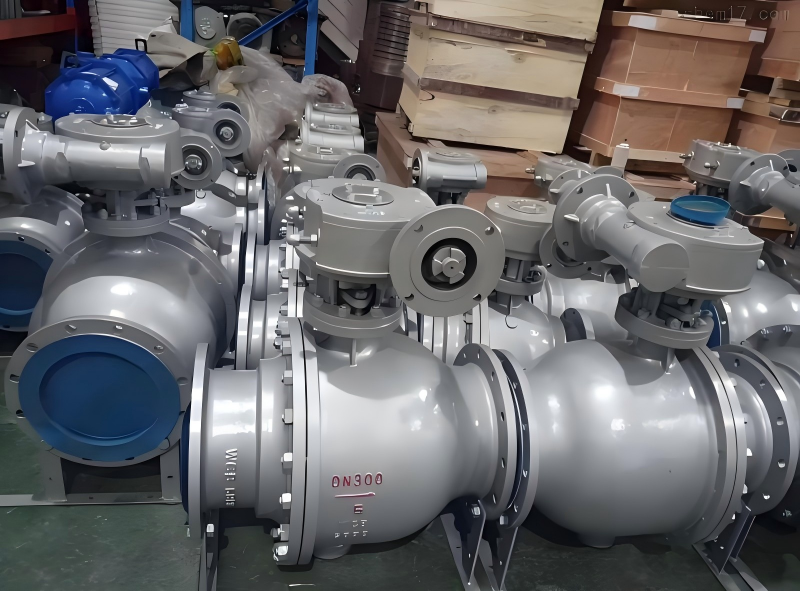

电动硬密封固定式球阀Q947H

产品简介：

电动固定式硬密封球阀Q947H防爆电动固定式球阀Q947Y电动固定球球阀/电动硬密封球阀/电动固定式法兰球阀/电动不锈钢固定式球阀/电动带手动固定式球阀/防爆电动硬密封球阀/电动开关型固定式球阀/电动调节型固定式球阀是由角行程的电动执行机构和固定式球阀组成，两位切断和调节的场合。固定式球阀阀体与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。固定式电动球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。电动固定球阀广泛、医药、、、天然气、钢铁、造纸等输送管路介质的切断或流通。

特点：

1、操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

2、密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。

3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到定程度的密封效果。耐火试验符合APl 6FA和APl 607标准要求。

4、自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。

5、排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)

零部件材料：

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

技术参数：

公称通径DN(mm)

100

125

150

200

250

300

350

400

500

600

700

公称压力(MPa)

PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB

阀体形式

两段式铸造阀体

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接形式

法兰式

流量特性

近似快开型

泄漏量

按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)

可调范围

250:1

基本误差

±1%

死区

≤1%

回差

±1%

适用温度

PTFE≤180℃；PPL≤280℃；金属密封≥300℃

配置执行机构

配角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器参数：

执行器类别	精小型执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有*防腐功能
采用*的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

连接尺寸：

公称通径DN(mm)		50	65	80	100	125	150	200	250	300	350	400	500	600	700
L		216	241	283	305	356	394	457	533	610	686	762	914	1067	1245
H	配HQ	325	335	365	400	420	440	470	545	580	/	/	/	/	/
H	配精小型	415	425	445	490	510	530	560	635	670	/	/	/	/	/
H1		102	114	127	152	184	219	273	360	395	430	470	580	700	800
W	配HQ	276	276	360	360	360	380	380	390	390	/	/	/	/	/
W	配精小型	197	197	256	256	256	328	328	328	328	/	/	/	/	/
PN1.6MPa法兰尺寸
D		165	185	200	220	250	285	340	405	460	520	580	715	840	910
D1		125	145	160	180	210	240	295	355	410	470	525	585	770	840
D2		99	118	132	156	184	211	266	319	370	429	480	609	720	794
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-36	24-36
PN2.5MPa法兰尺寸
D		165	185	200	235	270	300	360	425	485	555	620	730	845	960
D1		125	145	160	190	220	250	310	370	430	490	550	660	770	875
D2		99	118	132	156	184	211	274	330	389	448	503	609	720	820
n-φd		4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30	16-33	16-36	20-36	20-39	24-42
