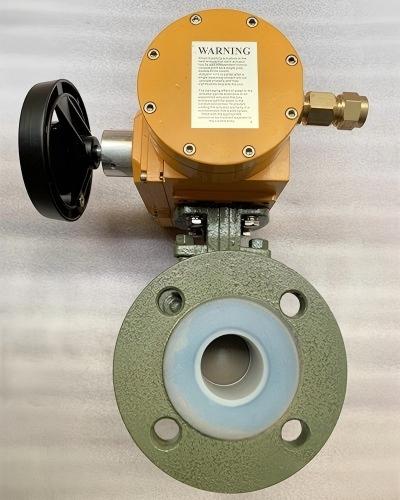

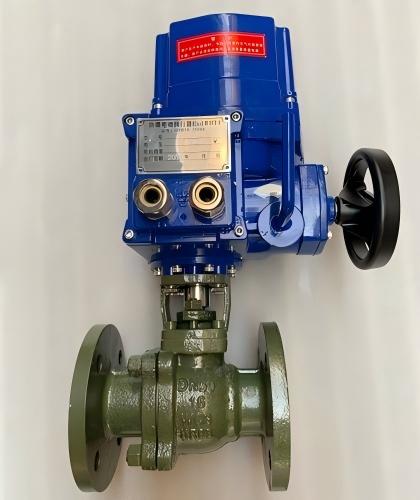

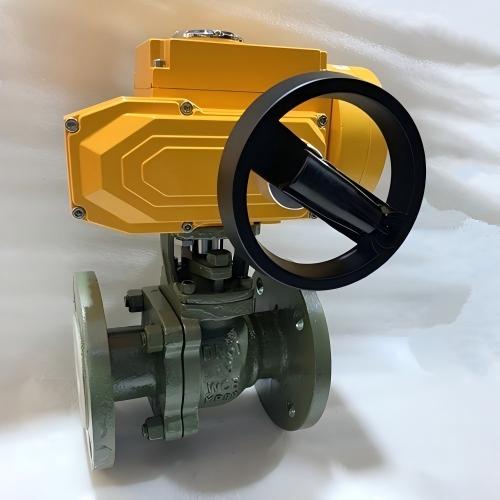

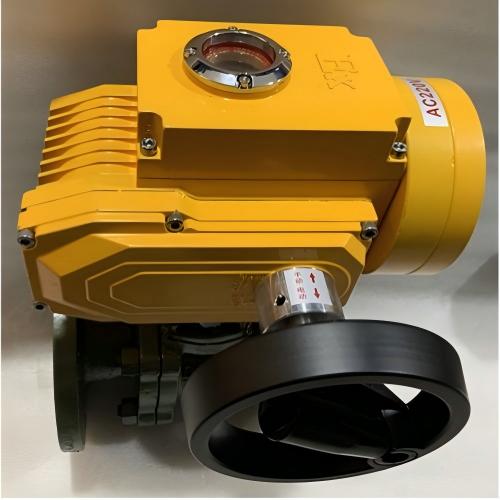

Q941F46精小型防爆电动衬氟球阀

更新时间:2026-06-16 18:43:14
产品名称 Q941F46精小型防爆电动衬氟球阀
规格型号 Q941F46
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN200
公称压力 1.6mpa-6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Q941F46防爆电动衬氟法兰球阀

产品简介:

精小型防爆电动衬氟球阀Q941F46防爆电动衬氟法兰球阀/防爆电动耐酸碱球阀/防爆电动耐腐蚀球阀/防爆电动衬F46球阀/防爆电动衬塑球阀/带手轮防爆电动衬氟球阀是由角行程的精小型防爆电动执行机构和O型衬氟球阀组成。内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)或PTFE,故具有可靠的耐腐蚀性和密封性,对酸、碱等强腐蚀性介质均能很好地应用。衬氟球阀各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、qing氟酸、磷酸、Cl?、强碱、王水等具有强腐蚀性的介质。广泛、、染化、农药、制酸制碱。

产品特点:

1、电动衬氟球阀适用做调节流量的阀,具有精确的流量特性。

2、电动衬氟球阀带有固体物质的苛刻介质(PTFE密封不适用)。

3、中轴密封是活动的压块,方便密封的检修。

4、电动衬氟球阀连接端无外漏结构设计。

技术参数和性能:

防爆电动执行器技术参数

Q941F46衬氟电动球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~200mm

输出力矩

80N·M~3000N·M

公称压力

PN1.6MPa

任选功能

开关型、调节型

阀轴材质

钢衬F46/F3/F4等

动作范围

0~90°±5°

阀体材质

钢衬F46等、304衬F46等

电  机

全封闭鼠笼式感应电机

球体材质

钢衬F46、F3、F4等

环境温度

-20°~70°

阀座密封

FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO

手动操作

机械离合机构

温   度

50℃~180℃

自锁装置

蜗轮、蜗杆机构提供自锁

适用介质

硝酸类、醋酸类、碱类、强氧化性介质等

防护等级

Exd Ⅱ BT4 IP67

输入信号

0-10,1-5VDC/4-20mA(智能型)

特   点

耐酸碱,密封性能好、阻力小、动作稳定

外形尺寸:

公称通径DN

L

L1

H

D

D1

额定功率

压力

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5


15

130

258

277

95

65

15W

20

140

258

282

105

75

15W

25

150

258

295

115

86

15W

32

165

258

302

136

100

15W

40

180

258

310

146

110

15W

50

200

258

319

160

125

15W

65

220

338

381

180

145

40W

80

250

338

391

195

160

40W

100

280

368

452

215/230

180/190

90W

125

320

368

500

245/270

210/220

90W

150

360

368

519

280/300

240/250

90W

200

400

410

595

335/360

295/310

180W

250

533

410

625

405

355

180W

300

610

410

760

460

410

180W

订货说明:

1、电源电压:DC24V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型:防爆开关型、防爆调节型

4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1、请务必接对电源相序,以免阀门或执行器损坏。

2、户外使用时给电动执行器外加防护盖子,防止老化。

3、开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。

4、请确定输入电压和配线接点是否正确。

5、禁止超负荷使用电动执行器。
