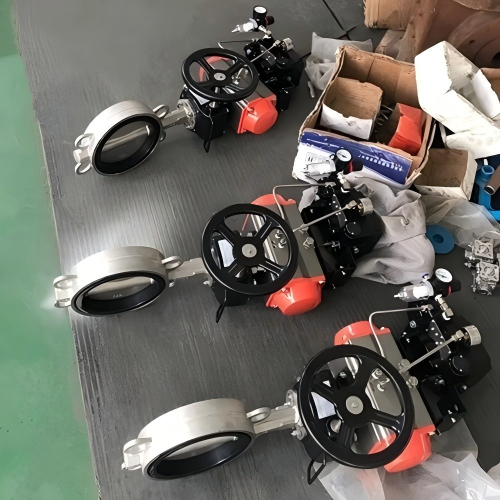

气动带手轮不锈钢蝶阀

更新时间:2026-05-26 23:09:55
产品名称 气动带手轮不锈钢蝶阀
规格型号 D671X
连接方式 对夹
结构形式 垂直板式
驱动方式 气动
公称通径 DN50-DN500
公称压力 PN1.0、1.6、2.5MPa
阀体材质 不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

D671X气动不锈钢对夹蝶阀D671F

产品简介:

气动带手轮不锈钢蝶阀D671X气动带手动不锈钢蝶阀/气动不锈钢蝶阀D671X气动蝶阀/气动不锈钢对夹式蝶阀D671F气动四氟密封不锈钢蝶阀/气动橡胶密封不锈钢蝶阀/气动对夹蝶阀/防爆不锈钢气动蝶阀/气动调节型不锈钢蝶阀/气动开关型不锈钢蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该气动对夹蝶阀和科研设备、的工业自动控制系统中。

产品特点:

1、不锈钢气动对夹蝶阀阀体只需小的安装空间,任务原理容易牢靠。

2、具有很大的流通性能,经过阀门的压力损失极小。

3、不锈钢气动对夹蝶阀具有十分明显的经济性,尤其是较大口径的蝶阀。

4、阀体配合规范的凸面管道法兰。

5、近似等百分比的流量特性,可用于调节或开关式控制。

6、特殊的阀座密封合适于介质较干净的液体和气体。

执行机构:

采用新型系列ATD型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

技术参数和性能:

GTD/ATD气动执行器技术参数

D671X不锈钢气动蝶阀阀体参数

类   型

双作用活塞式、弹簧复位式

公称通径

DN40~500mm

气源压力

双作用:2-8bar/单作用:4-8bar

公称压力

PN1.0、1.6MPa

输出力矩

双作用:4N·M~10560N·M

阀轴材质

碳钢、304/316/316L不锈钢

单作用:7N·M~2668N·M

阀体材质

304、316不锈钢

工作温度

常温型:-20℃~80℃(丁jing橡胶O型圈)

阀板材质

304/316/316L不锈钢

高温型:-20℃~160℃(氟橡胶O型圈)

阀座密封

EPDM、NBR、耐磨橡胶

动作范围

0~90°±5°

结构形式

中线型、无销型

接口螺纹

GTD40~GTD83    G1/8″

温度

EPDM≤80℃;NBR≤68℃

GTD110~GTD350/ATD52~270   G1/4″

适用介质

水、空气、天然气

阀位信号

定位器:4~20mA/回信器:全开全关信号

特点

用途广、整体造价低、流量大、流阻小

外形尺寸:

公称通径DN

A

B

C

D

E

执行器型号

压力

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

(仅供参考)

40

140

238

83

60

108

ATD-52

50

140

238

83

60

108

ATD-52

65

140

248

93

60

112

ATD-63

80

171

273

100

63

114

ATD-75

100

186

293

114

65

127

ATD-83

125

207

308

125

65

140

ATD-92

150

254

360

143

90

140

ATD-105

200

296

400

170

103

152

ATD-125

250

296

430

198

103

165

ATD-125

300

384

523

223

118

178

ATD-160

350

501

582

312

128

190

ATD-190

400

533

700

330

135

216

ATD-210

450

589

769

363

159

222

ATD-240

500

638

880

390

196

229

ATD-270

附件选项:

根据不同控制和要求可选择下列附件:

回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。

电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。

三联件:可对气源稳压、过滤、气缸加润滑油。

手轮机构:转动手轮机构,可实现手动开、关阀。

电气定位器:输入4~20mA信号,实现阀门调节功能。

选型:

1、气动执行器类型:双作用、单作用

2、介质类型、温度、压力

3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
