Q961F电动防爆调节型三片式球阀Q911F

产品简介：

防爆电动调节型三片式球阀Q961F-16P防爆电动调节型不锈钢三片式球阀Q961F-16R防爆电动调节型三片式焊接球阀Q961F-16RL防爆电动三片式球形调节阀/电动调节型三片式球阀Q911F电动调节球阀/电动调节型不锈钢三片式球阀Q911F-16P电动调节型三片式内螺纹球阀/电动调节型球阀/智能一体化调节型电动球阀/电动调节型三片式丝口球阀Q911F-16R电动调节型三片式丝扣球阀Q911F-16RL电动调节型不锈钢球阀/电动带手动调节型球阀/防爆调节型电动球阀/防爆电动球形调节阀DC24V球形电动调节阀/电动调节型内螺纹球阀/电动调节型丝扣球阀/电动调节型丝口球阀/防爆电动球形调节阀/防爆电动调节型不锈钢球阀/防爆电动调节型焊接三片式球阀由调节型电动执行器和三片式球阀组成，采用一体化结构，与电动执行机构相配，只要有直流或交流电源即可控制运转；输入控制信号（4~20mADC或1-5VDC）来调节阀门开度，以达到控制的目的。具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大的特点，特别适合于介质是粘稠，含颗粒，纤维性质的场合。和科研设备、的工业自动控制系统。

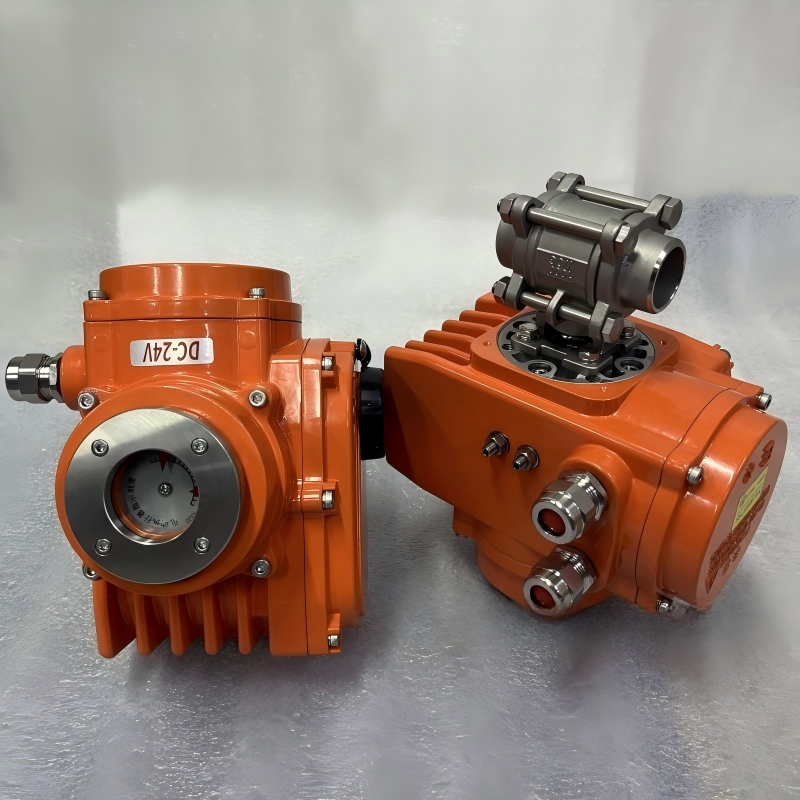

防爆电动调节型三片式球阀

特点：

电动调节球阀以AC220V、AC380V或DC24V电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别要求零泄漏率的场合。

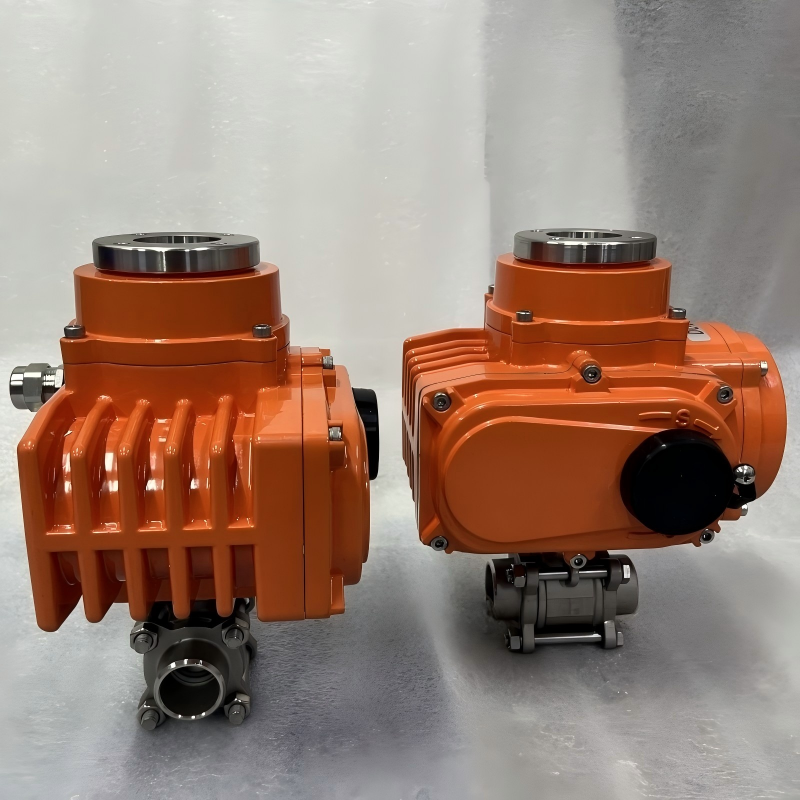

防爆电动调节型三片式球阀

电动执行器特点：

全电子式电动执行机构采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。

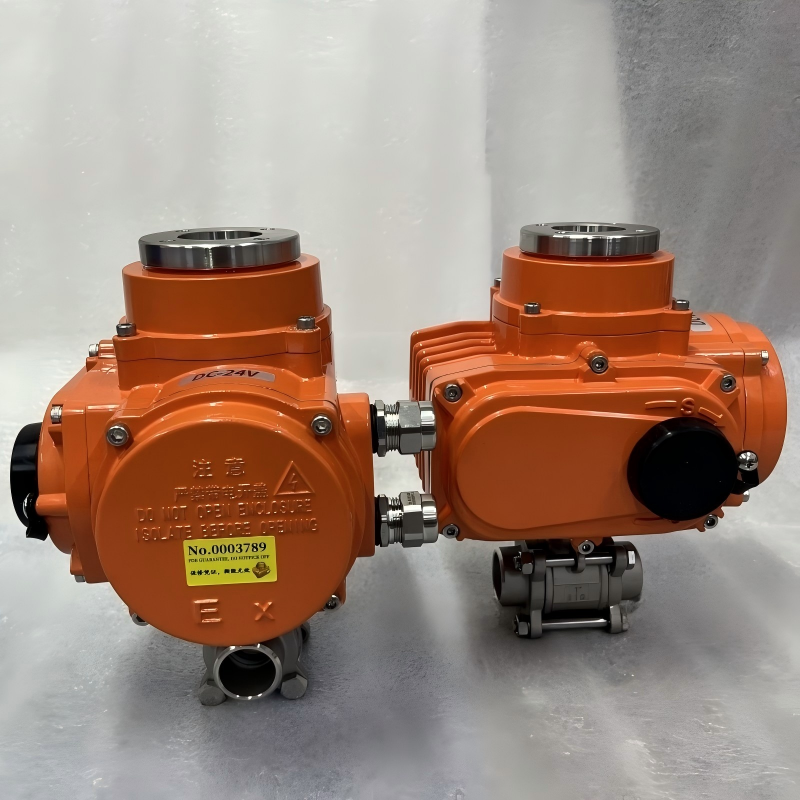

防爆电动调节型三片式球阀

球阀特点：

电动球阀(内螺纹连接球阀)及对焊连接球阀分为整体式(一片式)、两段式(二片式)及三段式(三片式)，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW)，并均可带标准ISO支架平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动球阀和科研设备、的工业自动控制系统中。


防爆电动调节型三片式球阀

技术参数和性能：

电动执行器技术参数

电动球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15～100mm

输出力矩

50N·M～2000N·M

公称压力

PN1.6、2.5、4.0、6.4MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

不锈钢

动作范围

0～90°±5°

阀体材质

碳钢、304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

304/316/316L不锈钢

环境温度

-30°～60°

阀座密封

PTFE、PPL

手动操作

附带手柄操作

温   度

PTFE≤150℃、PPL≤260℃

限   位

电气、机械二重限位

结构型式

三片式、对焊式、承插焊式、二片式

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

适用介质

水、、酸类、粘性流体、浆料介质等

输入信号

0-10，1-5VDC/4-20mA(智能型)

特   点

结构紧凑、体积小、流通能力大

外形尺寸：

DN8、10的尺寸参照DN15的

尺寸(mm)

15

20

25

32

40

50

65

80

100

三片式

G

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

D

15

20

25

32

38

50

64

78

98

L

67

82

91

108

129

148

186

206

240

对焊式

D

24

28

34

41

49

62

78

94

124

d

15.8

20

25

32

38

50

64

78

98

L

67

82

91

108

129

148

186

206

240

承插焊

D

15

20

25

32

38

50

64

78

98

D1

21.8

27.5

34.7

43.0

49.0

61.5

77.0

90.0

115.2

L

67

82

91

108

129

148

186

206

240

A

9.5

11.1

12.7

14.3

15.9

17.4

26.9

28.8

34.5

二片式

D

15

20

25

32

38

50

64

78

98

L

75

80

90

110

120

140

160

178

216

L1

125

125

125

155

155

208

208

256

256

W

110

110

110

132

132

165

165

211

211

H

142

152

213

225

235

265

280

300

330

额定功率

10W

10W

15W

15W

15W

25W

25W

50W

50W

额定电流

0.1A

0.1A

0.2A

0.2A

0.2A

0.5A

0.5A

0.8A

0.8A

选型：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V

注意事项：

1、请务必接对电源相序，以免阀门或执行器损坏。

2、通电时禁止手动操作。

3、户外使用时给电动执行器外加防护盖子，防止老化。

4、开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。

5、请不要安装在易爆气体周围，如需防爆订货时请说明。

6、请确定输入电压和配线接点是否正确。

7、禁止超负荷使用电动执行器。

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
