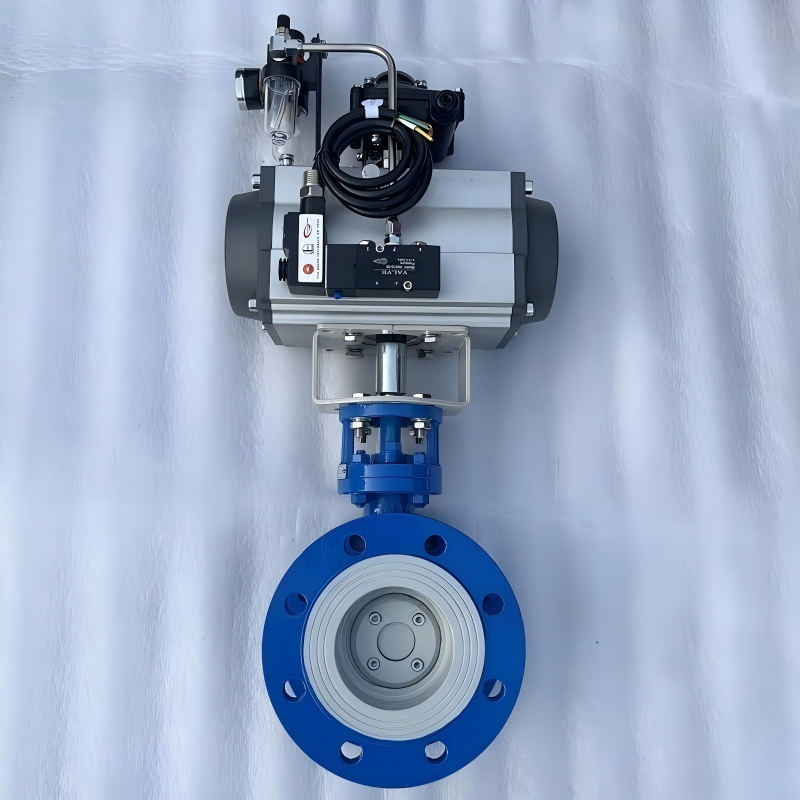

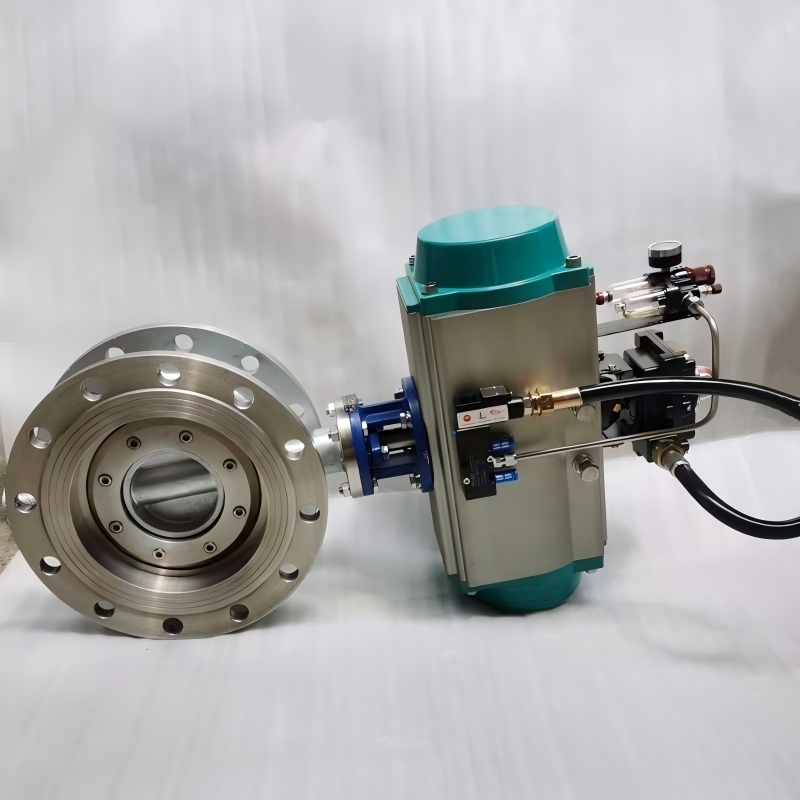

单作用防爆气动不锈钢硬密封法兰蝶阀

更新时间:2026-05-22 14:33:37
产品名称 单作用防爆气动不锈钢硬密封法兰蝶阀
规格型号 D643W-16P
连接方式 法兰
结构形式 三偏心
驱动方式 气动
公称通径 DN50-DN1200
公称压力 PN1.0、1.6、2.5MPa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

D643H单作用自动复位防爆气动不锈钢蝶阀

产品简介:

单作用防爆气动不锈钢硬密封法兰蝶阀D643W-16P气动蝶阀/断电停气故障自动复位气动不锈钢法兰式硬密封蝶阀D643H单作用防爆气动不锈钢三偏心多层次金属硬密封蝶阀/断电断气弹簧复位单作用防爆气动蝶阀/单作用防爆气动带手动蝶阀/单作用防爆气动调节型蝶阀/单作用防爆气动开关型蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构,被介质温度≤425℃的治金 、、、以及给排水和市政建设等工业管道上,调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。


产品特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


执行机构:

采用新型系列GT、AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

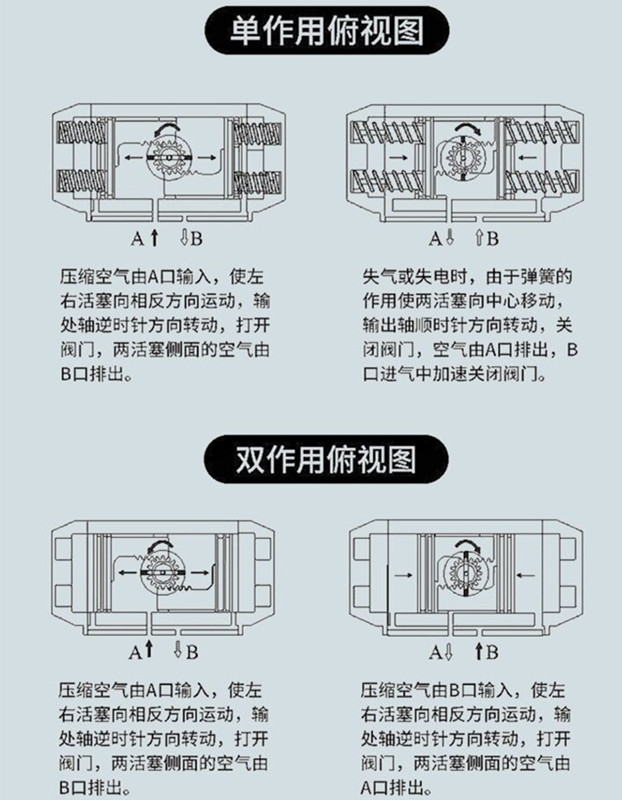

单作用气动执行器和双作用气动执行器的区别:


气动蝶阀中单作用和双作用指的是气动蝶阀所配气动执行器可分为单作用和双作用。其区别在于,单作用的气缸内有弹簧,而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。


单作用气动执行器:

单作用气动执行器,单作用气动执行器一般分为常开型和常闭型(常开型:通气关,断气开;常闭型:通气开,断气关),也就是说,在安装之前有一个设定,设定其为开或者关,如果是常开的,那就是在通气的情况下气动执行器关闭阀门,如果气源出现故障或者突然停电,单作用气动执行器靠弹簧自动复位为开的状态,也就是说会回到它的设定状态,设定为关,则会回到关的状态,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降低,而双作用就不能复位。

双作用气动执行器:

双作用气动执行器在通气的情况下气动执行器打开阀门,当要关闭阀门的时候另外一边通气才能关闭,双作用气动执行器是靠气缸工作复位的,在失去气源的时候只能保持原位。

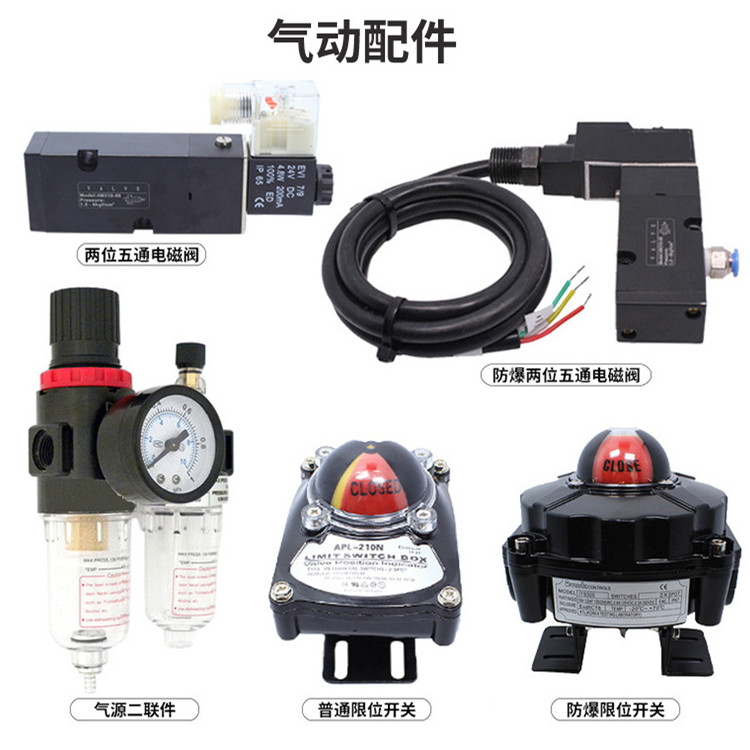

附件选项:

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:HVSD手操机构



技术参数:

公称通径DN(mm)
50~2000
公称压力PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

主要零部件材料:

零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨

执行标准:

制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

偏心原理及密封形式:

1、偏离管道中心

2、偏离密封面中心

3、倾斜的锥形

当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

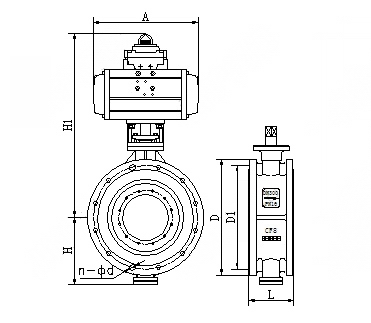

外形结构图:



主要外形尺寸PN0.6-1. 0MPa:

公称 通径
长度 标准值
外形尺寸 (参考值)
连接尺寸 (标准值)
L
H
H2
A
B2
PN0.6MPa
PN1.0MPa
毫米
英寸
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
625
245
72
140
110
4-14
165
125
4-18
65
2.5
112
170
115
625
245
72
160
130
4-14
185
145
4-18
80
3
114
180
120
645
245
72
190
150
4-18
200
160
8-18
100
4
127
190
138
675
355
92
210
170
4-18
220
180
8-18
125
5
140
200
164
715
355
92
240
200
8-18
250
210
8-18
150
6
140
210
175
800
355
92
265
225
8-18
285
240
8-22
200
8
152
230
208
850
250
170
320
280
8-18
340
295
8-22
250
10
165
250
243
925
250
170
375
335
12-18
395
350
12-22
300
12
178
270
283
1035
450
220
400
395
12-22
445
400
12-22
350
14
190
290
310
1070
450
220
490
445
12-22
505
460
16-22
400
16
216
310
340
1190
450
220
540
495
16-22
565
515
16-26
450
18
222
330
380
1250
650
280
595
550
16-22
615
565
20-26
500
20
229
350
410
1290
650
280
645
600
20-22
670
620
20-26
600
24
267
390
470
1455
850
380
755
705
20-26
780
725
20-30
700
28
292
430
550
1585
850
380
860
810
24-26
895
840
24-30
800
32
318
470
640
1700
1250
380
975
920
24-30
1015
950
24-33
900
36
330
510
710
1865
1250
380
1075
1020
24-30
1115
1050
28-33
1000
40
410
550
770
2015
1500
580
1175
1120
28-30
1230
1160
28-36
1200
48
470
630
890
2226
1500
580
1405
1340
32-33
1455
1380
32-39

主要外形尺寸PN1.6-2.5MPa:

公称通径
长度 标准值
外形尺寸 (参考值)
连接尺寸 (标准值)
L
H
H2
A
B2
PN1.6MPa
PN2.5MPa
毫米
英寸
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
605
245
72
165
125
4-18
165
125
4-18
65
21/2
112
170
115
625
245
72
185
145
4-18
185
145
8-18
80
3
114
180
120
645
355
92
200
160
8-18
200
160
8-18
100
4
127
190
138
675
355
92
220
180
8-18
235
190
8-22
125
5
140
200
164
715
355
92
250
210
8-18
270
220
8-26
150
6
140
210
175
800
250
138
285
240
8-22
300
250
8-26
200
8
152
230
208
850
250
170
340
295
12-22
360
310
12-26
250
10
165
250
243
925
250
170
405
355
12-26
425
370
12-30
300
12
178
270
283
1035
450
220
460
410
12-26
485
430
16-30
350
14
190
290
310
1070
450
220
520
470
16-26
555
490
16-33
400
16
216
310
340
1190
650
220
580
525
16-30
620
550
16-36
450
18
222
330
380
1250
650
280
640
585
20-30
670
600
20-36
500
20
229
350
410
1290
850
280
715
650
20-33
730
660
20-36
600
24
267
390
470
1455
850
380
840
770
20-36
845
770
20-39
700
28
292
430
550
1585
1250
380
910
840
24-36
960
875
24-42
800
32
318
470
640
1700
1250
280
1025
950
24-39
1085
990
24-48
900
36
330
510
710
1865
1250
280
1125
1050
28-39
1185
1090
28-48
1000
40
410
550
770
2015
1250
380
1255
1170
28-42
1320
1210
28-56
1200
48
470
630
890
2226
1500
380
1485
1390
32-48
1530
1420
32-56
