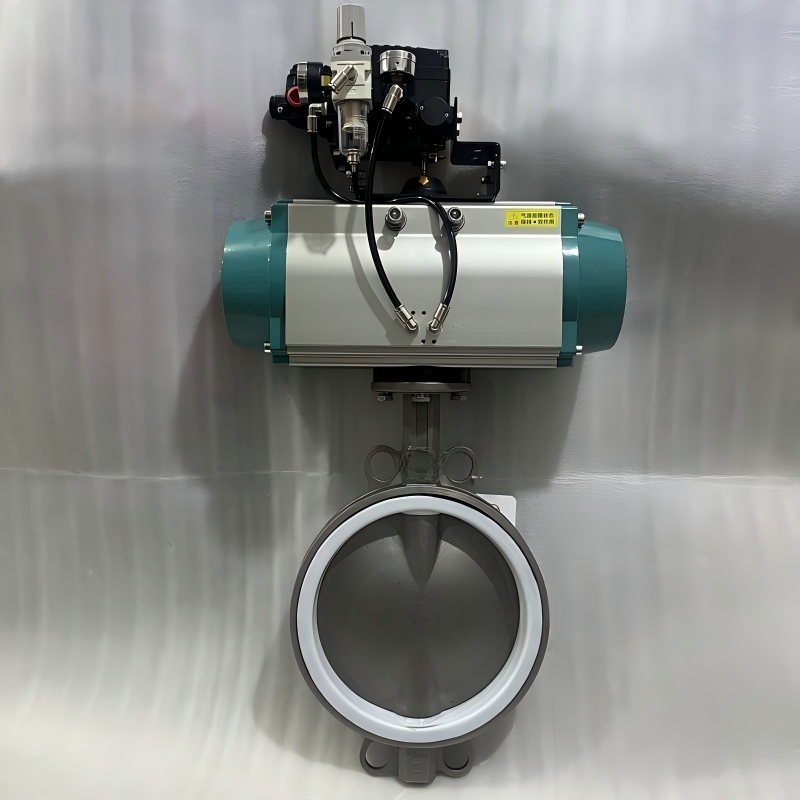

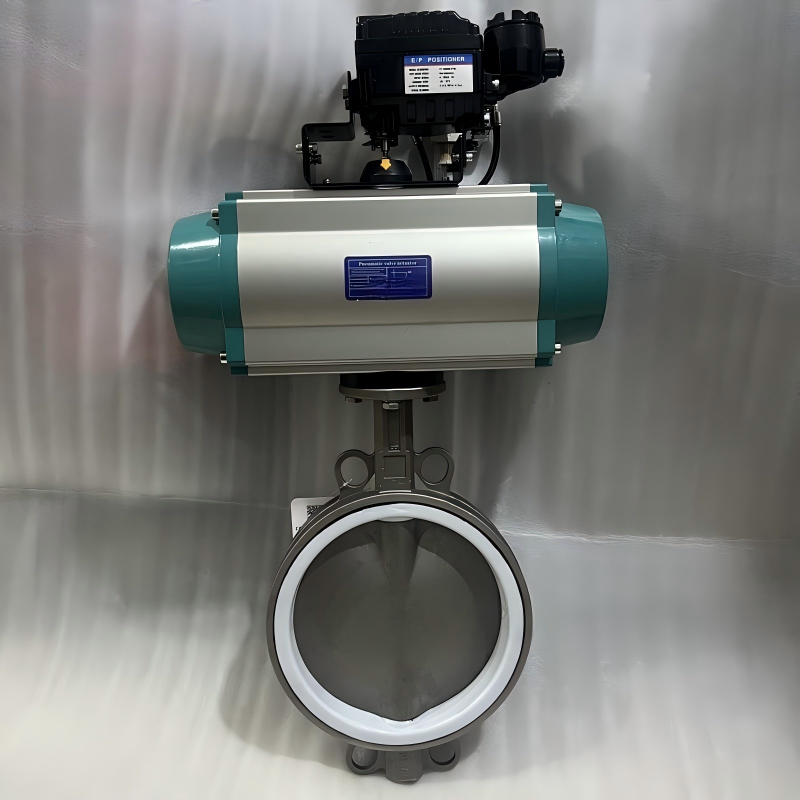

气动调节型不锈钢蝶阀

更新时间:2026-05-21 21:57:27
产品名称 气动调节型不锈钢蝶阀
规格型号 TD671F-10P
连接方式 对夹
结构形式 中线式
驱动方式 气动
公称通径 DN50-DN800
公称压力 1.0mpa~1.6mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

TD671F-16P气动调节型不锈钢对夹蝶阀

产品简介:

气动调节型不锈钢蝶阀TD671F-16P气动不锈钢调节蝶阀TD671F-10P气动调节型不锈钢对夹蝶阀D671F气动四氟密封对夹式不锈钢调节型蝶阀/气动带手轮不锈钢蝶阀D671F气动带手动不锈钢蝶阀/防爆不锈钢气动调节蝶阀/单作用气动不锈钢蝶阀/断电停气故障弹簧自动复位气动不锈钢蝶阀D671F气动调节型蝶阀TD671F气动调节蝶阀D671F-10Q气动调节型对夹蝶阀D671F-16Q防爆气动调节蝶阀ZSRW气动调节蝶阀D671X气动调节蝶阀TD671X气动调节型蝶阀D671X-10Q气动调节型对夹蝶阀D671X-16Q防爆气动调节蝶阀/气动带手轮蝶阀/气动带手动蝶阀/单作用气动蝶阀/断电停气故障弹簧自动复位气动蝶阀D671X气动橡胶密封调节蝶阀D671F气动四氟密封调节蝶阀是利用气源驱动来调节蝶板开度,从而控制介质流量大小的可调节型气动蝶阀,主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后,通过0.4-0.7MPa进气来调节阀门的开度大小,从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节,是调节流量和截断流体的一种装置。气动调节蝶阀可根据工况需要选用不同密封件(橡胶密封和四氟密封),以满足于不同的使用要求.空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。


气动蝶阀执行机构分为单作用和双作用原理,也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位,单作用要求常开或常闭的场所。双作用为气开气关式,开启和关闭都需要气源压力,而调节型气动蝶阀通常选用双作用方式。


主要特点:

1、设计新颖、合理、结构简单,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

设计标准:

设计标准
GB/T12238-1989
法兰连接尺寸
GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-2000;JB/T9092-1999

技术参数:

公称通径DN(mm)
DN50~1000mm
公称压力(MPa)
PN1.0、1.6、2.5MPa
阀体形式
直通铸造阀体
连接形式
法兰式、对夹式
阀芯形式
蝶板式
密封填料
柔性石墨、聚四氟乙烯
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的±2%
控制方式
开关型(开关两位控制)、调节型(4~20mA控制)

气动执行器参数:

执行器型号
GT、AT、AR、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30~+70℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
